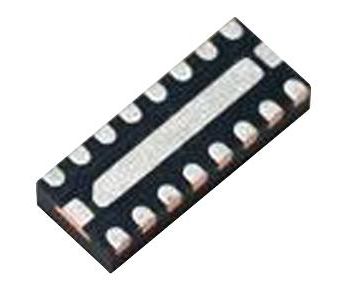

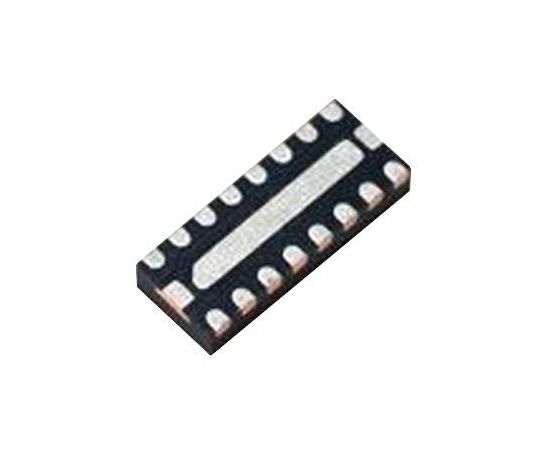

LTC3115EDHD-1#PBF (LINEAR TECHNOLOGY)
DC-DC импульсный синхронный понижающий-повышающий стабилизатор, 2.7В-40В (Vin), 2.7В-40В, 2А, DFN-16
The LTC3115EDHD-1#PBF is a 40V 2A monolithic synchronous buck-boost DC/DC Converter with wide 2.7 to 40V input and output voltage ranges that make it well suited to a wide variety of automotive and industrial applications. A proprietary low noise switching algorithm optimizes efficiency with input voltages that are above, below or even equal to the output voltage and ensures seamless transitions between operational modes. Programmable frequency PWM mode operation provides low noise, high efficiency operation and the ability to synchronize switching to an external clock. Switching frequencies up to 2MHz are supported to allow use of small valued inductors for miniaturization of the application circuit. Pin selectable Burst Mode® operation reduces standby current and improves light load efficiency which combined with a 3µA shutdown current make the LTC3115-1 ideally suited for battery-powered applications.
- 1A Output current for VIN >= 3.6V, VOUT = 5V
- 2A Output current in step-down operation for VIN >=6V
- 100kHz to 2MHz Programmable frequency
- Synchronizable up to 2MHz with an external clock
- Up to 95% efficiency
- 30µA No-load quiescent current in Burst Mode® operation
- Ultralow noise buck-boost PWM
- Internal soft-start
- 3µA Supply current in shutdown
- Programmable input under-voltage lockout
Области применения
Промышленное, Авто, Связь и Сеть, Управление Питанием
Количество Выводов:
16вывод(-ов)
Количество Выходов:
1выход(-ов)
Корпус ИС DC / DC Преобразователя:
DFN
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Входное Напряжение:
40В
Максимальное Выходное Напряжение:
40В
Минимальное Входное Напряжение:
2.7В
Минимальное Выходное Напряжение:
2.7В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Топология (Общая Схема Соединений):
Синхронный Понижающий-повышающий
Частота Коммутации:
2МГц
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
2А
