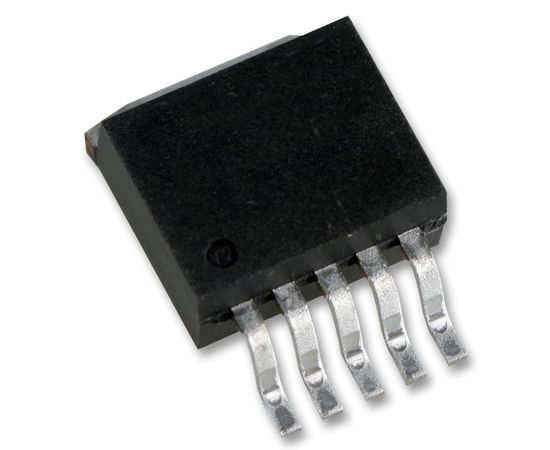

LT1764AMPQ#PBF (LINEAR TECHNOLOGY)
Стабилизатор с малым падением напряжения, регулируемый, 2.7В до 20В (Vin), 340мВ, 1.21В до 20В/3А
The LT1764AMPQ#PBF is a low noise/dropout Regulator optimized for fast transient response. The device is capable of supplying 3A of output current with a dropout voltage of 340mV. Operating quiescent current is 1mA, dropping to <1µA in shutdown. Quiescent current is well controlled and it does not rise in dropout as it does with other regulator. In addition to fast transient response, the LT1764A has very low output voltage noise which makes the device ideal for sensitive RF supply applications. Output voltage range is from 1.21 to 20V. The LT1764A regulator is stable with output capacitors as low as 10µF. The internal protection circuitry includes reverse battery protection, current limiting, thermal limiting and reverse current protection. The device is available in fixed output voltages of 1.5/1.8/2.5/3.3V and as an adjustable device with a 1.21V reference voltage.
- Optimized for fast transient response
- No protection diodes needed
- Controlled quiescent current in dropout
- Reverse battery protection
- No reverse current
Области применения
Управление Питанием, Промышленное, Радиочастотная Связь, Считывание и Контрольно-измерительная Аппаратура
Количество Выводов:
5вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Входное Напряжение:
20В
Максимальное Регулируемое Выходное Напряжение:
20В
Минимальная Рабочая Температура:
-55°C
Минимальное Входное Напряжение:
2.7В
Минимальное Регулируемое Выходное Напряжение:
1.21В
Падение Напряжения Vdo:
340мВ
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Стабилизатора (LDO):
TO-263
Тип Выхода:
Регулируемый
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
3А
