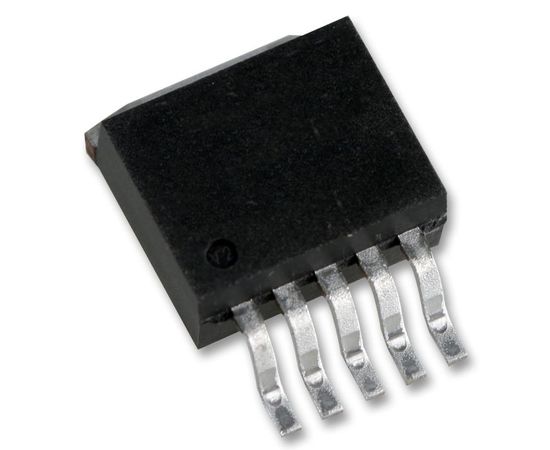

LM2596S-ADJ/NOPB (TEXAS INSTRUMENTS)
Импульсный понижающий DC-DC стабилизатор, регулируемый, 4.5В-40В (Vin), 1.2В-37В, 3А, TO-263-5
LM2596S-ADJ/NOPB является понижающим стабилизатором напряжения, который обеспечивает ток нагрузки 3А с превосходной стабилизацией линии и нагрузки. Данное устройство так же доступно с фиксированными выходными напряжениями 3.3В, 5В, 12В и с регулируемым выходным напряжением. Требуется минимальное количество внешних компонентов, эти регуляторы просты в использовании и включают внутреннюю частотную компенсацию и генератор с фиксированной частотой. LM2596S-5 0/NOPB работает на частоте коммутации 150кГц, позволяя использовать более маленькие компоненты фильтра.
- Выходной ток нагрузки 3А
- Входное напряжение до 40В
- Для работы необходимо всего лишь 4 внешних компонента
- Превосходная стабилизация линии и нагрузки
- Внутренний кварцевый генератор с фиксированной частотой 150кГц
- Возможности TTL отключения
- Маленький ток в режиме ожидания, типичное значение IQ 80мкА
- Высокая эффективность
- Использует легкодоступные стандартные индукторы
- Защита от перегрева и ограничение тока
Области применения
Управление Питанием, Потребительская Электроника, Обработка Сигнала
Предупреждения
Устройство с чувствительностью к ЭСР, необходимо соблюдать надлежащие меры предосторожности при обращении с устройством. Абсолютные максимальные значения указывают пределы, превышение которых может повредить устройство.
Количество Выводов:
5вывод(-ов)
Количество Выходов:
1выход(-ов)
Корпус ИС DC / DC Преобразователя:
TO-263
Линейка Продукции:
LM2596 series
Максимальная Рабочая Температура:
125°C
Максимальное Входное Напряжение:
40В
Максимальное Выходное Напряжение:
37В
Минимальное Входное Напряжение:
4.5В
Минимальное Выходное Напряжение:
1.2В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Топология (Общая Схема Соединений):
Понижающий (Понижающий)
Частота Коммутации:
150кГц
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
3А
