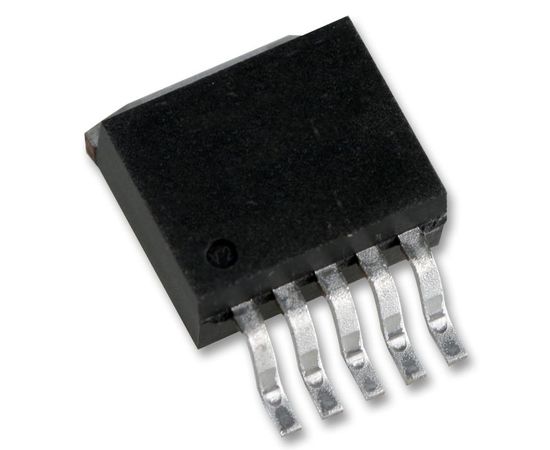

LM2596S-3.3/NOPB (TEXAS INSTRUMENTS)
Понижающий импульсный стабилизатор, фиксированный, 4.5В-40В вход, 3.3В и 3A выход, 150кГц, TO-263-5
LM2596S-3.3/NOPB является понижающим стабилизатором напряжения с небольшим количеством компонентов. Он обеспечивает все необходимые активные функции для понижающего, импульсного стабилизатора, который способен обеспечить 3А нагрузки с отличной стабилизацией линии и нагрузки. Этот стабилизатор доступен в варианте с фиксированным выходным напряжением 3.3В, которому необходимо минимальное количество внешних компонентов. Он очень прост в использовании и включает в себя внутреннюю компенсацию частоты и кварцевый генератор с фиксированной частотой. Устройства серии LM2596 работают на частоте коммутации 150кГц, позволяя использовать более маленькие компоненты фильтра. Индукторы стандартной серии, которые подходят для использования с данным стабилизатором доступны от нескольких производителей. Эта особенность существенно упрощает конструкции импульсных источников питания.
- Для работы необходимо всего лишь 4 внешних компонента
- Превосходная стабилизация линии и нагрузки
- Возможности TTL отключения
- Высокая эффективность
- Использует легкодоступные стандартные индукторы
- Защита от перегрева и ограничение тока
Области применения
Управление Питанием
Предупреждения
Устройство обладает ограниченной защитой от ЭСР, во время хранения или обработки, провода должны быть соединены вместе или устройство должно находиться в токопроводящей пене для предотвращения повреждений от ЭСР.
Количество Выводов:
5вывод(-ов)
Корпус ИС DC / DC Преобразователя:
TO-263
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Входное Напряжение:
40В
Минимальное Входное Напряжение:
4.5В
Номинальное Значение Выходного Напряжения:
3.3В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Топология (Общая Схема Соединений):
Понижающий (Понижающий)
Частота Коммутации:
150кГц
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
3А
