HMC860LP3E (ANALOG DEVICES)
Линейный стабилизатор напряжения, регулируемый, 4.8В до 5.6В вход, 2.5В до 5.2В/240мА выход, QFN-16
The HMC860LP3E is a BiCMOS ultra low noise quad-output Voltage Regulator features a low noise band-gap reference externally decoupled for best in-close noise performance. High power supply rejection ratio (PSRR) in the 0.1 to 10MHz range provides excellent rejection of preceding switching regulator noise. The four voltage outputs are ideal for frequency generation subsystems including Hittites broad line of PLLs with Integrated VCOs. Each output voltage can be adjusted higher or lower than the default value by using one external resistor. Each output can be set to 5V by grounding the corresponding HV pin. The regulator can be powered down by the TTL-compatible enable input.
- 3nV/vHz at 10kHz, 7nV/vHz at 1kHz Ultra low noise
- 80dB at 1kHz, 60dB at 1MHz High power supply rejection ratio (PSRR)
Области применения
Тестирование и Измерение, Оборона, Военная и Авиационно-космическое, Радиочастотная Связь, Считывание и Контрольно-измерительная Аппаратура
Количество Выводов:
16вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Входное Напряжение:
5.6В
Максимальное Регулируемое Выходное Напряжение:
5.2В
Минимальная Рабочая Температура:
-40°C
Минимальное Входное Напряжение:
4.8В
Минимальное Регулируемое Выходное Напряжение:
2.5В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Линейного Стабилизатора:

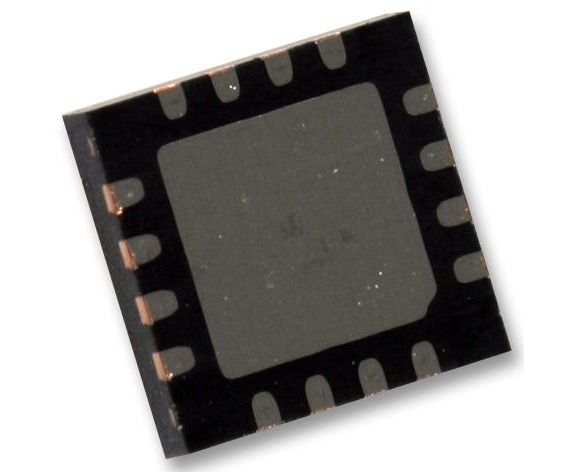

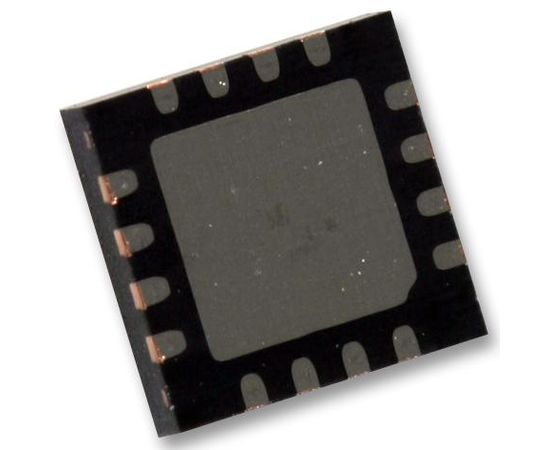

QFN
Тип Выхода:
Регулируемый
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
240мА
