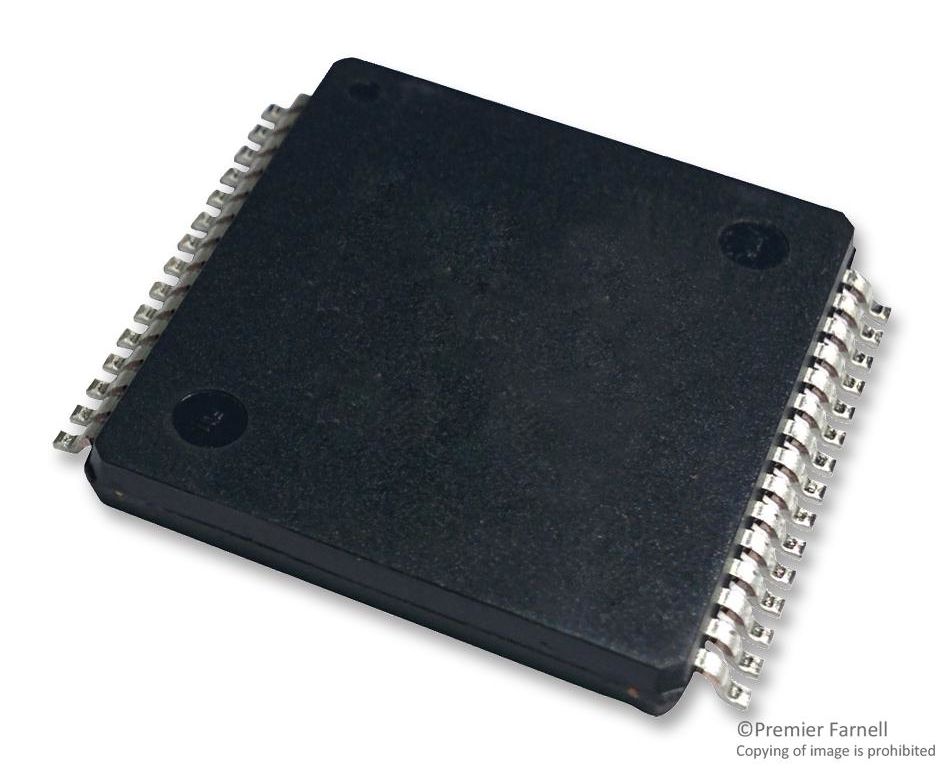

VNH3SP30-E (STMICROELECTRONICS)
IC, DRIVER MOTOR H-BRIDGE 30-MPSO
The VNH3SP30-E is a fully integrated H-bridge Motor Driver incorporates a dual monolithic high-side driver and two low-side switches. The HSD switch is designed using STMicroelectronics proprietary VIPower™ M0-3 technology that efficiently integrates a true power MOSFET with an intelligent signal/protection circuit on the same die. The low-side switches are vertical MOSFETs manufactured using STMicroelectronics proprietary EHD (STripFET™) process.
- Under-voltage and overvoltage shutdown
- Overvoltage clamp
- Thermal shutdown
- Cross-conduction protection
- Linear current limiter
- Very low standby power consumption
- Protection against loss of ground and loss of VCC
Области применения
Привод Двигателя и Управление
Предупреждения
ESD sensitive device, take proper precaution while handling the device.
Выходное Напряжение:
-
Количество Выводов:
30вывод(-ов)
Количество Выходов:
2выход(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
150°C
Максимальное Напряжение Питания:
36В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
5.5В
Соответствует Фталатам RoHS:
Будет Указано Позже
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Привода:
SOIC
Тип Мотора:
Полумост
SVHC (Особо Опасные Вещества):
No SVHC (17-Dec-2015)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
30А
