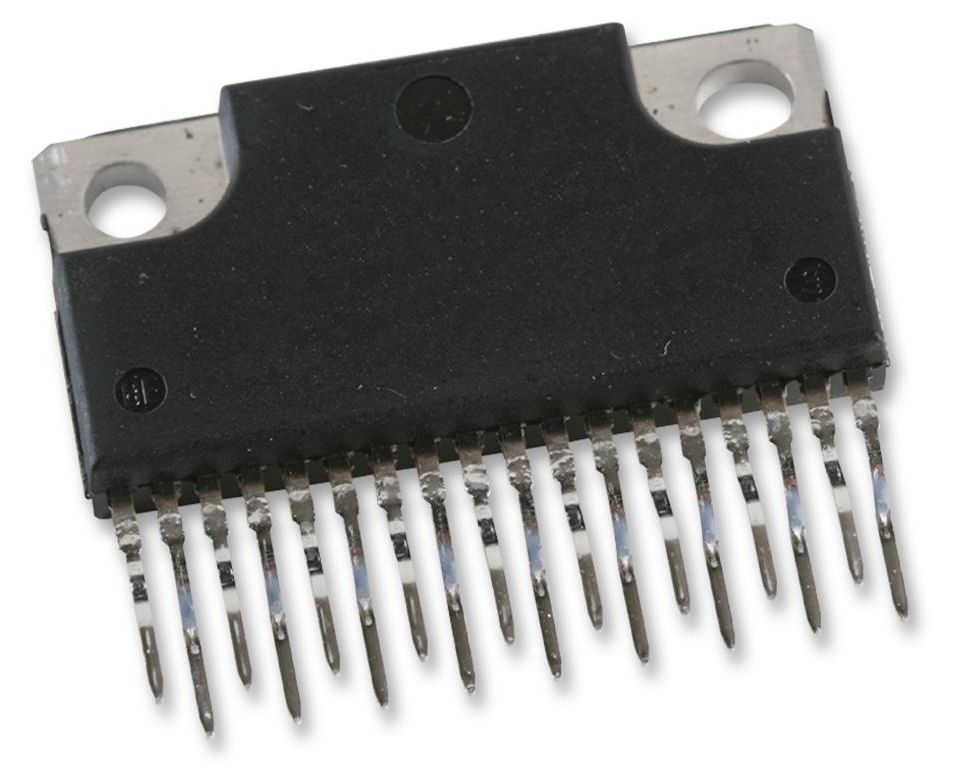

SLA7026M (ALLEGRO MICROSYSTEMS)
Однополярный драйвер/контроллер шагового двигателя, 10В до 44В питание, 100В/5А/4 выхода, SIP-18
SLA7026M является сильноточным, однополярным контроллером/драйвером шагового двигателя с ШИМ, который предназначен для высокоэффективного и высокопроизводительного управления 2 фазами. Инновационная, автоматизированная техника упаковки в сочетании с силовыми полевыми транзисторами и монолитными схемами логики/управления продвигают модули PMCM к полной интеграции управления движением. Он обеспечивает исключительно надежные PMCM, которые подходят для контроля и непосредственного управления широким диапазоном 2-фазных, однополярных шаговых двигателей. Полевые транзисторы лавинного типа (100В) обеспечивают отличное сопротивление в активном режиме, улучшение паразитных диодов и очень быстрое переключение. Многочиповые характеристики и производительность обеспечивают значительные преимущества для шаговых драйверов по сравнению с биполярными транзисторами. В требовательных конструкциях с более высокими токами необходимо использовать подходящие методы теплопередачи для обеспечения надежной раб
- Затратоэффективное, многочиповое решение
- Модуль управления движением
- Рабочее напряжение двигателя 46В при 3А
- 100В, лавинный NMOS
- Усовершенствованный корпус диода
- Однополярный режим питания двигателя/модуля
- Однополярный привод с полушагом или полным шагом
- Высокая эффективность, высокоскоростная ШИМ
- Двойное ШИМ управление током (2 фазы)
- Программируемое управление током (ШИМ)
- ШИМ привод с маленьким количеством компонентов
- Низкая внутренняя рассеиваемая мощность
- Теплоотвода не требуется (в нормальных условиях)
- Контакт питания с электрической изоляцией
- Входы совместимы с Logic IC- и MP
Области применения
Привод Двигателя и Управление
Выходное Напряжение:
100В
Количество Выводов:
18вывод(-ов)
Количество Выходов:
4выход(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
44В
Минимальная Рабочая Температура:
-20°C
Минимальное Напряжение Питания:
10В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Привода:
SIP
Тип Мотора:
Шаговый
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
5А
