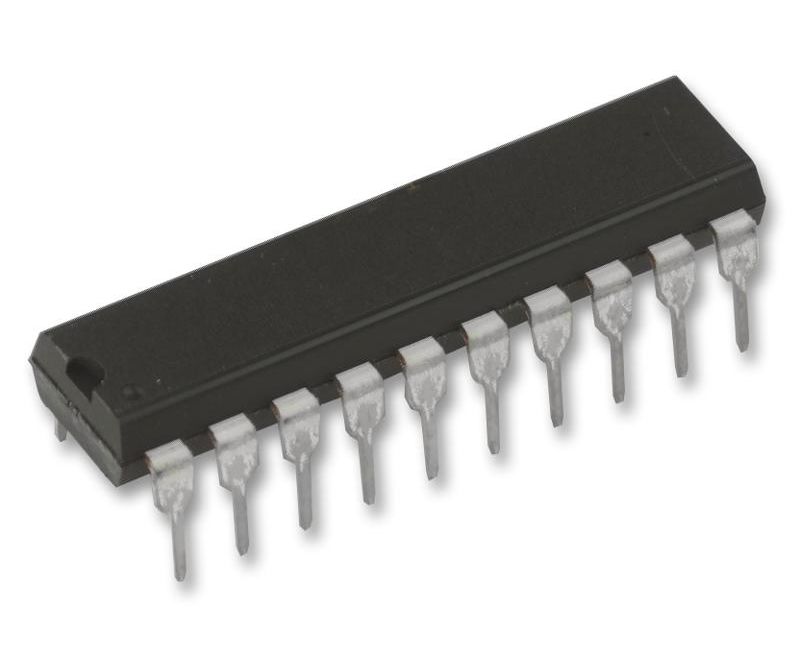

HIP4081AIPZ (RENESAS)
Драйвер питания, полномостовой, питание 9.5В-15В, 2.6А, 30нс, DIP-20
The HIP4081AIPZ is a high frequency, medium voltage Full-bridge N-channel FET Driver IC. It can drive every possible switch combination except those which would cause a shoot-through condition. This can switch at frequencies up to 1MHz and is well suited to driving voice coil motors, high-frequency switching power amplifiers and power supplies and can drive medium voltage brush motors. Short propagation delays of approximately 55ns maximizes control loop crossover frequencies and dead-times which can be adjusted to near zero to minimize distortion, resulting in rapid, precise control of the driven load.
- Independently drives 4 N-channel FET in full-bridge configurations
- 95VDC Bootstrap supply maximum voltage
- Drives 1000pF load at 1MHz in free air at 50°C
- User-programmable dead time
- On-chip Charge-pump and bootstrap upper bias supplies
- DIS (disable) overrides input control
- Very low power consumption
- Under voltage protection
Области применения
Управление Питанием, Авто, Привод Двигателя и Управление
Предупреждения
Stresses those listed in absolute maximum ratings may cause permanent damage to the device.
Задержка Выхода:
30нс
Задержка по Входу:
45нс
Количество Выводов:
20вывод(-ов)
Конфигурация Привода:
Полный Мост
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
15В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
9.5В
Пиковый Выходной Ток:
2.6А
Соответствует Фталатам RoHS:
Будет Указано Позже
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Привода:
DIP
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
