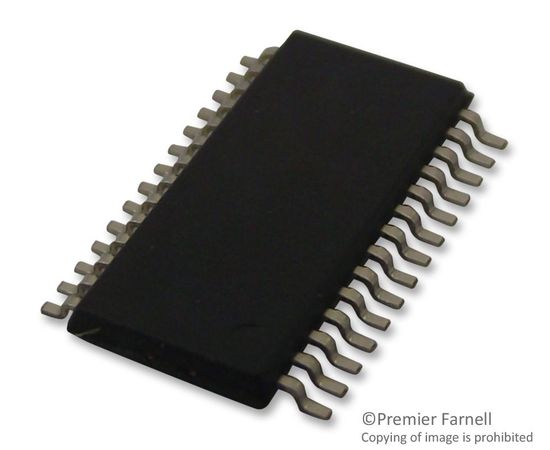

LTC3789EGN#PBF (LINEAR TECHNOLOGY)

F2102662
нет данных

Отложить Сравнить
DC/DC контроллер, 4В до 38В, 1 выход, синхронный повышающий, синхронный понижающий, 710кГц, SSOP-28

Документация
Technical Data Sheet EN
CAD CadSoft_EAGLE EN
  Simulation Model EN

БрендLINEAR TECHNOLOGY НаименованиеLTC3789EGN#PBF Страна производстваUnited States СкладFarnell

DC/DC контроллер, 4В до 38В, 1 выход, синхронный повышающий, синхронный понижающий, 710кГц, SSOP-28

The LTC3789EGN#PBF is a high-performance buck-boost Switching Regulator Controller that operates from input voltages above, below or equal to the output voltage. The constant-frequency, current-mode architecture allows a phase-lockable frequency of up to 600kHz, while an output current feedback loop provides support for battery charging. With a wide 4 to 38V (40V maximum) input and output range and seamless, low noise transitions between operating regions. The operating mode of the controller is determined through the MODE/PLLIN pin. The MODE/PLLIN pin can select between pulse-skipping mode and forced continuous mode operation and allows the IC to be synchronized to an external clock. Pulse-skipping mode offers high efficiency and low ripple at light loads, while forced continuous mode operates at a constant frequency for noise-sensitive applications. A PGOOD pin indicates when the output is within 10% of its designed set point.
  • Single inductor architecture allows VIN above, below or equal to the regulated VOUT
  • Programmable input or output current mode control
  • No reverse current during start-up
  • Power good output voltage monitor quad N-channel MOSFET synchronous drive
  • VOUT Disconnected from VIN during shutdown
  • True soft-start and VOUT short protection, even in boost mode

Области применения

Авто, Промышленное, Автоматизация и Управление Процессами, Управление Питанием

Количество Выводов:
28вывод(-ов)
Количество Выходов:
1 Выход
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Напряжение Питания:
38В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
4В
Рабочий Цикл (%):
90%
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса ИС Контроллера:
SSOP
Топология (Общая Схема Соединений):
Синхронный Повышающий, Синхронный Понижающий
Частота Коммутации:
710кГц
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
