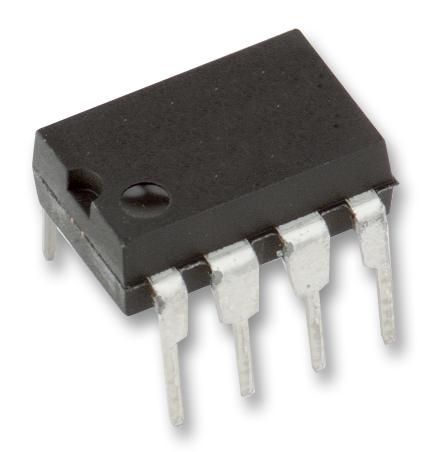

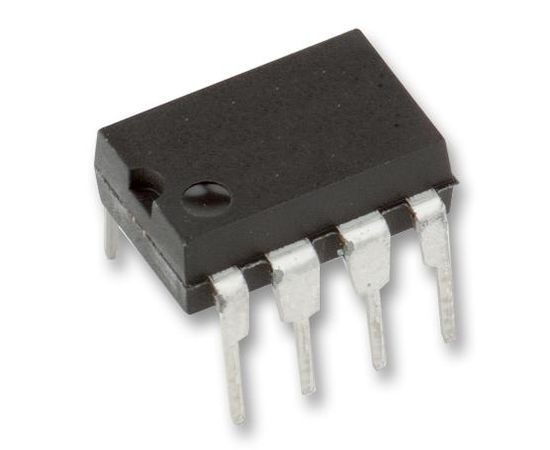

TOP222PN (POWER INTEGRATIONS)
Оффлайн AC/DC переключатель, TOPSwitch-II, обратноходовой, 85В - 265В AC, 100кГц, 50мА выход, 10Вт
The TOP222PN is a 15W second generation 3-terminal Off-Line PWM Switch provides several enhancements over the first generation TOPSwitch family. Many significant circuit enhancements that reduce the sensitivity to board layout and line transients now make the design even easier. TOPSwitch incorporates all functions necessary for a switched mode control system into a three terminal monolithic IC are power MOSFET, PWM controller, high voltage start up circuit, loop compensation and fault protection circuitry.
- Very low AC/DC losses up to 90% efficiency
- Built-in auto-restart and current limiting
- Latching thermal shutdown for system level protection
- Works with primary or opto feedback
- Stable in discontinuous or continuous conduction mode
- Source connected tab for low EMI
- Circuit simplicity and design tools reduce time to market
Области применения
Потребительская Электроника, Аудио
Класс Мощности:
10Вт
Количество Выводов:
8вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
150°C
Максимальное Входное Напряжение AC:
265В
Минимальная Рабочая Температура:
-40°C
Минимальное Входное Напряжение AC:
85В
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Преобразователя AC / DC:
DIP
Топология (Общая Схема Соединений):
Обратноходовой
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
