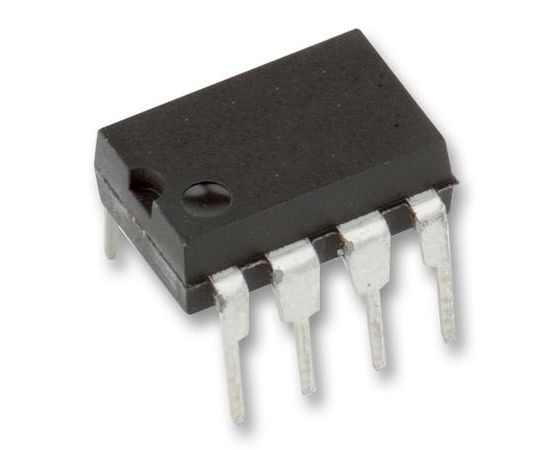

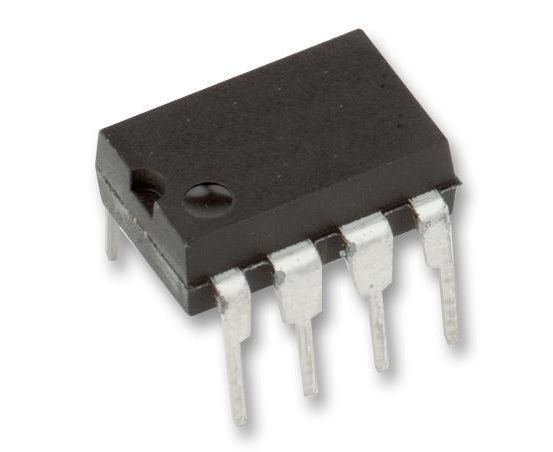

LNK305PN (POWER INTEGRATIONS)
Микросхема оффлайн переключателя AC-DC, встроенный силовой МОП-транзистор, 85-265В AC, 66кГц, 120мА
LNK305PN является оффлайн коммутатором LinkSwitch-TN с низким количеством компонентов, который был создан для замены линейных, неизолированных источников питания с конденсаторами и выходным током до 360мА, обеспечивая большую производительность и энергоэффективность при такой же стоимости. Данное устройство интегрирует силовой МОП-транзистор 700В, кварцевый генератор, простую схему управления Вкл./Выкл., высоковольтный импульсный источник питания, джиттеринг частоты, поцикловое ограничение тока и схему тепловой защиты в одной, монолитной микросхеме. Питание запуска и рабочее берутся непосредственно с вывода DRAIN, устраняя необходимость наличия источника со смещением и связанных с ними схем и преобразователей. Полностью интегрированная схема автоматического перезапуска безопасно ограничивает выходную мощность в условиях неисправности вроде короткого замыкания или обрыва петли. Уменьшает число компонентов и стоимость защиты нагрузки на системном уровне.
- Решение понижающего преобразователя с наименьшим количеством компонентов
- Полностью интегрированная система автоматического перезапуска для ошибок короткого замыкания и разорванного контура экономит затраты на компоненты.
- Рабочая частота 66кГц с точным ограничением тока, позволяет использование бюджетного индуктора 1мГн
- Жесткие допуски и ничтожное изменение температуры
- Высокое напряжение пробоя 700В обеспечивает отличную стойкость к броскам на входе
- Джиттеринг частоты существенно уменьшает ЭМП (~10дБ)
- Высокая температура отключения по перегреву (минимум +135°C)
- Более высокая производительность по сравнению с дискретными понижающими и пассивными решениями
- Поддержка понижающей, понижающей-повышающей и обратноходовой топологий
- Защита на системном уровне от перегрева, короткого замыкания на выходе и открытого контура
- Отличная стабилизация линии и нагрузки даже в типичной конфигурации
- Широкая полоса пропускания обеспечивает быстрое включение без выхода за пределы
- Ограничение тока отклоняет линию пульсаций частоты
- Универсальный диапазон входного напряжения (85-250В AC)
- Встроенная гистерезисная тепловая защита и ограничение тока
- Более эффективное решение, чем пассивные варианты
- Более высокий коэффициент мощности, чем у решения с конденсатором
- Производится в SMD виде
- EcoSmart™ - очень энергоэффективная технология
- Типичное потребление 50/80мВт в автономной понижающей топологии при входе 115/230В AC без нагрузки
Области применения
Потребительская Электроника, Время и Расчет Времени, Светодиодное Освещение, Промышленное, Автоматизация и Управление Процессами
Предупреждения
Максимальные значения могут прикладываться по очереди без повреждения продукта.
Класс Мощности:
-
Количество Выводов:
8вывод(-ов)
Линейка Продукции:
LNK305
Максимальная Рабочая Температура:
150°C
Максимальное Входное Напряжение AC:
265В
Минимальная Рабочая Температура:
-40°C
Минимальное Входное Напряжение AC:
85В
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Преобразователя AC / DC:
DIP
Топология (Общая Схема Соединений):
Понижающий, Понижающий-Повышающий, Обратноходовой
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
