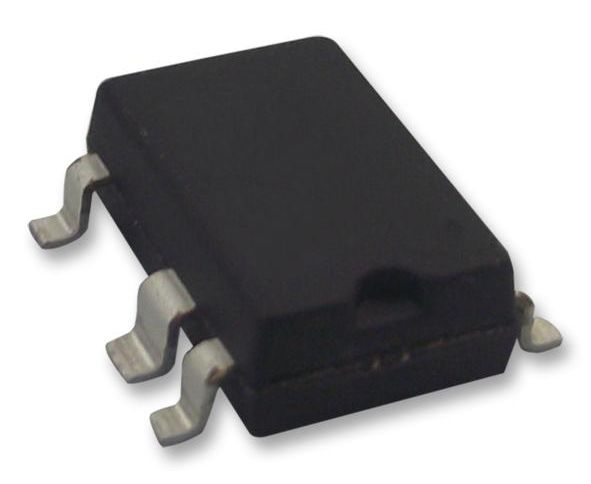

LNK305GN (POWER INTEGRATIONS)
Оффлайн AC/DC переключатель, понижающий, понижающий-повышающий, обратноходовой, 85В-265В AC
LNK305GN является оффлайн коммутатором LinkSwitch-TN с самым низким количеством компонентов, который был создан для замены линейных, неизолированных источников питания с конденсаторами и выходным током до 360мА, обеспечивая большую производительность и энергоэффективность при такой же стоимости. LinkSwitch-TN интегрирует силовой МОП-транзистор 700В, кварцевый генератор, простую схему управления Вкл./Выкл., высоковольтный импульсный источник питания, джиттеринг частоты, поцикловое ограничение тока и схему тепловой защиты в одной, монолитной микросхеме. Питание запуска и рабочее берутся непосредственно с вывода DRAIN, устраняя необходимость наличия источника со смещением и связанных с ними схем и преобразователей.
- Поддержка понижающей, понижающей-повышающей и обратноходовой топологий
- Отличная стабилизация линия и нагрузки даже в типичной конфигурации
- Широкая полоса пропускания обеспечивает быстрое включение без выхода за пределы
- Ограничение тока отклоняет линию пульсаций частоты
- Универсальный диапазон входного напряжения
- Встроенная гистерезисная тепловая защита и ограничение тока
- Более эффективное решение, чем пассивные варианты
- Более высокий коэффициент мощности, чем у решения с конденсатором
- Производится в SMD виде
Области применения
Потребительская Электроника, Промышленное
Класс Мощности:
80мВт
Количество Выводов:
7вывод(-ов)
Линейка Продукции:
LinkSwitch TN Family
Максимальная Рабочая Температура:
150°C
Максимальное Входное Напряжение AC:
265В
Минимальная Рабочая Температура:
-40°C
Минимальное Входное Напряжение AC:
85В
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Преобразователя AC / DC:
SMD DIP
Топология (Общая Схема Соединений):
Понижающий, Понижающий-Повышающий, Обратноходовой
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
