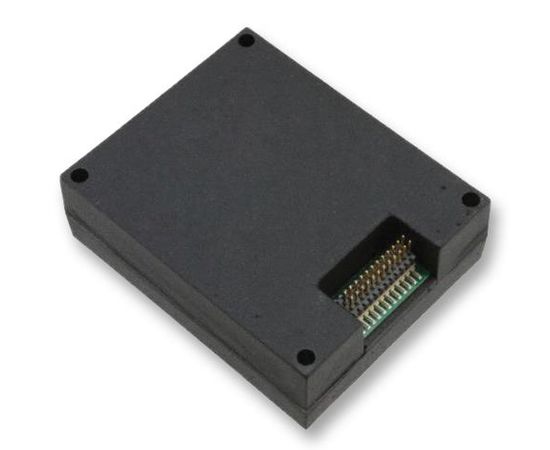

ADIS16488BMLZ (ANALOG DEVICES)
МЭМС модуль, Будет Указано Позже
ADIS16488A iSensor® является полнофункциональной инерциальной измерительной подсистемой с 3-осевым гироскопом, 3-осевым акселерометром, 3-осевым магнитометром и датчиком давления. Каждый из датчиков, входящих в состав ADIS16488A, основан на комбинации передовой технологии iMEMS® и схемы аналогового преобразования сигнала, оптимизирующей динамические характеристики. При изготовлении продукта все датчики подвергаются калибровке чувствительности, смещения, взаимной ориентации осей и линейного ускорения (смещения гироскопа). В результате каждому датчику соответствуют индивидуальные формулы динамической компенсации, обеспечивающие высокую точность измерений. ADIS16488A представляет собой простой и экономически эффективный инструмент для интеграции многоосевых инерциальных измерений с малой погрешностью в промышленные системы, особенно в сравнении со сложностью и размерами инвестиций при использовании дискретных решений. Испытания и калибровка движения выполняется на этапе производства, сокр
- Структуры SPI и регистров обеспечивают простой интерфейс для сбора данных и управления конфигурацией
- Погрешность ортогональности осей ±0.05°
- 5.1°/час Стабильность смещения в установившихся рабочих условиях
- 0.26°/vчас Случайный уход по углу
- Нелинейность 0.01%
- Измерение изменений угла поворота и изменений скорости по трем осям
- 3-осевой цифровой магнитометр, диапазон измерений ±2.5Гс
- Цифровой датчик давления, диапазон измерений 300мбар - 1100мбар
- Быстрая загрузка
- Заводская калибровка чувствительности, смещения и взаимной ориентации осей
- Управление автоматической и ручной коррекции смещения
- 4 фильтра FIR, 120 настраиваемых витка
- Цифровой I/O - индикатор готовности данных, внешний тактовый генератор
- Тревоги для мониторинга состояния
- Понижение мощности/режим сна для управления питанием
- Опциональный, внешний тактовый вход до 2.4кГц
- Самотестирование одной командой
- Выдерживает ударные нагрузки до 2000g
Области применения
Считывание и Контрольно-измерительная Аппаратура, Автоматизация и Управление Процессами, Робототехника
Диапазон Гироскопа:
± 450°/с
Диапазон Ускорения:
± 18g
Количество Выводов:
24вывод(-ов)
Линейка Продукции:
ADIS16488A Series
Максимальное Напряжение Питания:
3.6В
Минимальное Напряжение Питания:
3В
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Микросхемы Датчика:
Модуль
Функция МЭМС Модуля:
Трехосевой Гироскоп, Трехосевой Акселерометр, Трехосевой Магнитометр, Одноосевой Барометр
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Y-Ex
