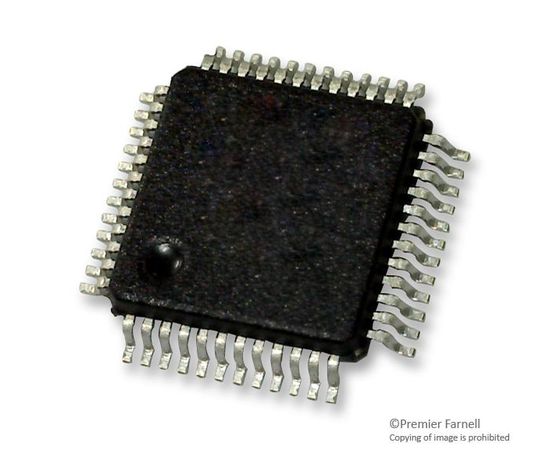

S9S12G128F0MLF (NXP)
Специализированный микроконтроллер, 16 бит, MC9S12, 25МГц, 8КБ RAM/128КБ программной, 3.15В-5.5В
The S9S12G128F0MLF is an ultra-reliable general purpose 16-bit Microcontroller based on enhanced S12 CPU with CISC architecture operates at a maximum frequency of 25MHz. The device incorporates 128kB internal flash, 8kB internal RAM, 4kB EEPROM, 12-channel 10-bit A/D converter and 40 general-purpose I/O pins. This device also features peripherals like one CAN 2.0 A, B software compatible module, three serial communications interface (SCI) and two serial peripheral interface modules (SPI).
- High-speed S12 CPU 16-bit processing unit
- Phase locked loop (IPLL) frequency multiplier with internal filter
- 4 to 16MHz Amplitude controlled pierce oscillator
- 1MHz Internal RC oscillator
- Timer module (TIM) supporting up to eight channels
- Pulse width modulation (PWM) module with up to eight x 8-bit channels
- 5V Analog comparator (ACMP)
- Multi-scalable controller area network (MSCAN) module (supporting CAN protocol 2.0A/B)
- On-chip voltage regulator (VREG)
- Autonomous periodic interrupt (API)
- Precision fixed voltage reference for ADC conversions
- Optional reference voltage attenuator module to increase ADC accuracy
Области применения
Авто, Промышленное, Автоматизация и Управление Процессами, Освещение
Архитектура:
HCS12
Количество I/O:
40I/O
Количество Выводов:
48вывод(-ов)
Линейка Продукции:
S12 Family S12G Series Microcontrollers
Максимальное Напряжение Питания:
5.5В
Минимальное Напряжение Питания:
3.15В
Приложения Микроконтроллера:
Автомобильный
Размер Памяти:
128КБ
Размер Памяти RAM:
8КБ
Размер Ядра Микроконтроллера:
16бит
Семейство Микроконтроллера:
S12
Серия Микроконтроллера:
S12G
Скорость ЦПУ:
25МГц
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
AEC-Q100
Стиль Корпуса Микроконтроллера:
LQFP
Тип Встроенного Интерфейса:
CAN, SCI, SPI
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
