MK70FN1M0VMJ15 (NXP)
Специализированный микроконтроллер 32 бита, CORTEX-M4, 150МГц, 128КБ RAM/1MB программной, 1.71В-3.6В
The MK70FN1M0VMJ15 is a 32-bit Kinetis K7x Microcontroller with Graphic LCD control, based on ARM Cortex-M4 RISC architecture core operates at a maximum frequency of 150MHz. The device incorporates 1024kB internal flash, 128kB internal RAM, four 16-bit SAR A/D converter, two 12-bit D/A converter and 128 general-purpose I/O pins. This device also features communication interfaces like six UART modules, three SPI modules, two I2C modules and two I2S modules.
- ARM Cortex-M4 core with DSP instructions delivering 1.25 Dhrystone MIPS per MHz
- Serial programming interface (EzPort)
- FlexBus external bus interface
- DDR controller interface
- NAND Flash controller interface
- 3 to 32MHz and 32kHz Crystal oscillator
- Multi-purpose clock generator
- Multiple low-power modes to provide power optimization based on application requirements
- Memory protection unit with multi-master protection
- 32-channel DMA controller, supporting up to 128 request sources
- External watchdog monitor and software watchdog
- Low-leakage wakeup unit
- Hardware CRC module to support fast cyclic redundancy checks
- Tamper detect and secure storage
- Hardware random-number generator
- Hardware encryption supporting DES, 3DES, AES, MD5, SHA-1 and SHA-256 algorithms
- 128-bit Unique identification (ID) number per chip
- Graphic LCD controller
- Low-power hardware touch sensor interface (TSI)
- 4 Analog comparators (CMP) containing a 6-bit DAC and programmable reference input
Области применения
Промышленное, Визуализация, Видео и Зрение, Автоматизация и Управление Процессами
Архитектура:
ARM Cortex-M4
Количество I/O:
128I/O
Количество Выводов:
256вывод(-ов)
Линейка Продукции:
Kinetis K Family K7x Series Microcontrollers
Максимальное Напряжение Питания:
3.6В
Минимальное Напряжение Питания:
1.71В
Приложения Микроконтроллера:
Контроллер Графического ЖК-дисплея
Размер Памяти:
1МБ
Размер Памяти RAM:
128КБ
Размер Ядра Микроконтроллера:
32бит
Семейство Микроконтроллера:
Kinetis K
Серия Микроконтроллера:
K7x
Скорость ЦПУ:
150МГц
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-

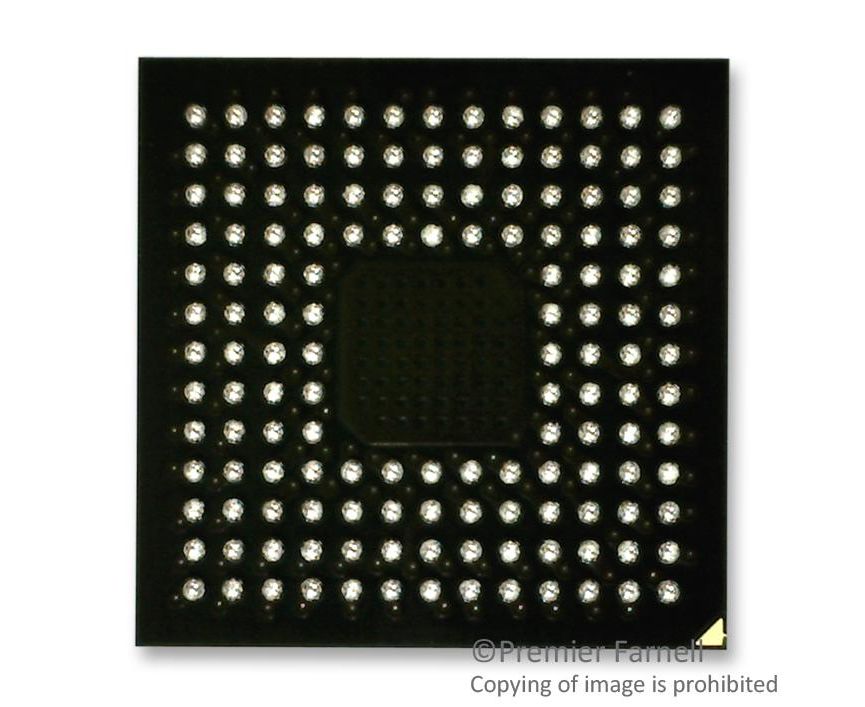

Стиль Корпуса Микроконтроллера:
MAPBGA
Тип Встроенного Интерфейса:
CAN, I2C, I2S, SPI, UART
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
