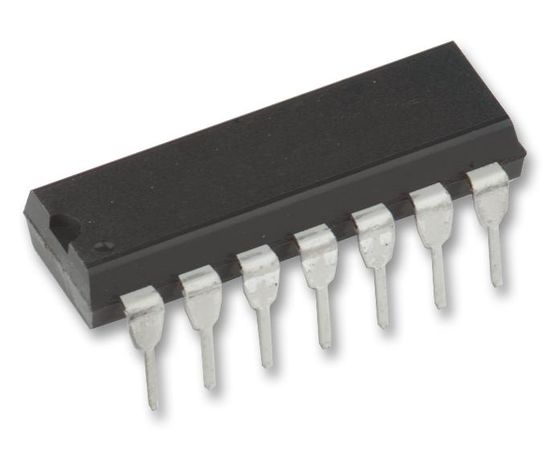

PIC16F688-I/P (MICROCHIP)
8 Bit MCU, Flash, PIC16 Family PIC16F6XX Series Microcontrollers, 20 МГц, 7 КБ, 256 Байт
The PIC16F688-I/P Flash microcontroller offers all of the advantages of the well recognized mid-range x14 architecture with standardized features including a wide operating voltage of 2.0-5.5 volts, on-board EEPROM Data Memory, and nanoWatt Technology. Standard analog peripherals include up to 8 channels of 10-bit A/D, an analog comparator module w/ programmable on-chip voltage reference and an Enhanced USART (EUSART) peripheral that supports communications protocols such as RS232/485 as well as the LIN protocol.
- 256 bytes of EEPROM data memory
- Extended WDT
- MPLAB® ICD 2 programming support or debugging support with optional header adapter
- Precision internal oscillator - software selectable 8 MHz - 32 KHz.
- nanoWatt Technology
- Software selectable BOR
- In-Circuit Serial Programming™ (ICSP™) via two pins
- Programmable Code Protection
- A/D Converter
- 8-level Deep Hardware Stack
- Direct, Indirect and Relative Addressing modes
- Software selectable frequency range of 8 MHz to 125 kHz
- Software tunable
- Two-Speed Start-Up mode
- Crystal fail detect for critical applications
- Clock mode switching during operation for power savings
Области применения
Потребительская Электроника, Встроенные Конструкции и Разработка, Мониторинг Системы, Тестирование и Измерение, Время и Расчет Времени, Авто
Количество I/O:
12I/O
Количество Выводов:
14вывод(-ов)
Линейка Продукции:
PIC16 Family PIC16F6XX Series Microcontrollers
Максимальное Напряжение Питания:
5.5В
Минимальное Напряжение Питания:
2В
Размер Памяти:
7КБ
Размер Памяти RAM:
256Байт
Семейство Микроконтроллера:
PIC16
Серия Микроконтроллера:
PIC16F6xx
Скорость ЦПУ:
20МГц
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
AEC-Q100
Стиль Корпуса Микроконтроллера:
DIP
Тип Встроенного Интерфейса:
EUSART
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
