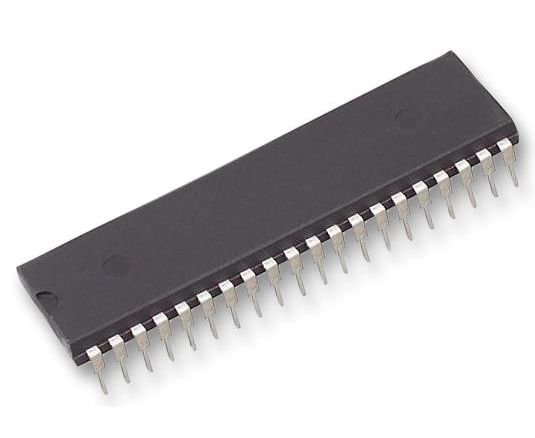

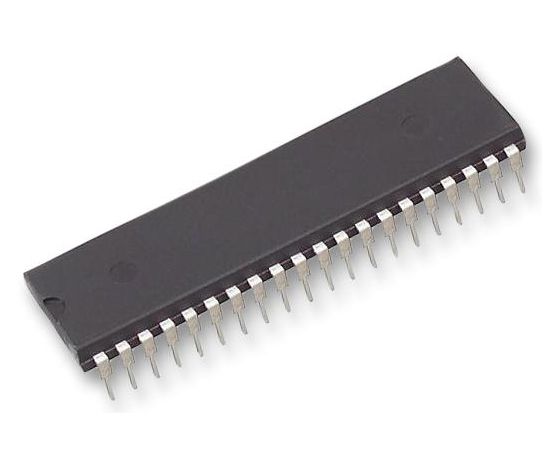

ATMEGA1284P-PU (MICROCHIP)
8 Bit MCU, AVR ATmega Family ATmega128 Series Microcontrollers, 20 МГц, 128 КБ, 16 КБ
The Atmel ATMEGA1284P-PU is a low power CMOS 8 bit microcontroller based on the AVR enhanced RISC architecture. By executing powerful instructions in a single clock cycle, the ATMEGA1284P-PU achieves throughputs approaching 1MIPS per MHz allowing the system designer to optimise power consumption versus processing speed.
- 131 powerful Instructions
- 32 ? 8 general purpose working registers
- Fully static operation
- Up to 20MIPS throughput at 20MHz
- On chip 2 cycle multiplier
- 128KBytes of in system self programmable flash program memory
- 4KBytes EEPROM
- 16KBytes internal SRAM
- Data retention: 20 years at 85°C/100 years at 25°C
- Optional boot code section with independent lock bits
- In system programming by on chip boot program
- True read-while-write operation
- Programming lock for software security
- QTouch and QMatrix acquisition
- Up to 64 sense channels
- Boundary scan capabilities according to the JTAG standard
- Extensive On chip debug support
- Programming of flash, EEPROM, fuses, and lock bits through the JTAG interface
- Two 8 bit timer/counters with separate prescalers and compare modes
- Real Time Counter with separate oscillator
Области применения
Время и Расчет Времени, Встроенные Конструкции и Разработка, Визуализация, Видео и Зрение, Промышленное, Привод Двигателя и Управление, Мультимедиа, Переносные Устройства, Считывание и Контрольно-измерительная Аппаратура, Беспроводное
Количество I/O:
32I/O
Количество Выводов:
40вывод(-ов)
Линейка Продукции:
AVR ATmega Family ATmega128 Series Microcontrollers
Максимальное Напряжение Питания:
5.5В
Минимальное Напряжение Питания:
1.8В
Размер Памяти:
128КБ
Размер Памяти RAM:
16КБ
Семейство Микроконтроллера:
AVR ATmega
Серия Микроконтроллера:
ATmega128
Скорость ЦПУ:
20МГц
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микроконтроллера:
DIP
Тип Встроенного Интерфейса:
SPI, USART
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
