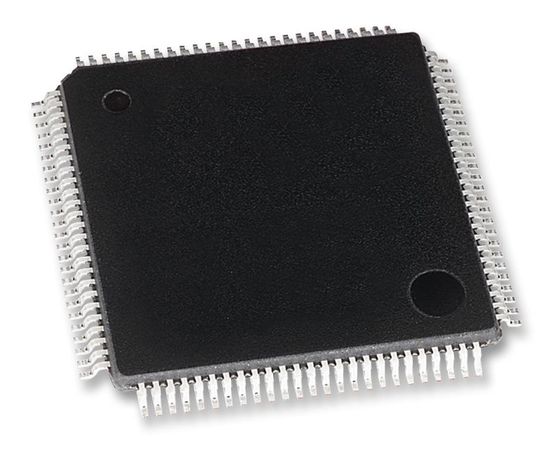

MSP430F5438AIPZ (TEXAS INSTRUMENTS)

F1903452
нет данных

Микроконтроллер MSP430, смешанных сигналов, MSP430 Family MSP430F5x Series Microcontrollers, MSP430

Документация
Technical Data Sheet EN
Product Change Notice EN
CAD CadSoft_EAGLE EN

БрендTEXAS INSTRUMENTS НаименованиеMSP430F5438AIPZ Цена заШтука Страна производстваTaiwan СкладFarnell

Микроконтроллер MSP430, смешанных сигналов, MSP430 Family MSP430F5x Series Microcontrollers, MSP430

The MSP430F5438AIPZ is a 16-bit ultra-low-power Mixed-signal Microcontroller features a powerful 16-bit RISC MSP430 CPU, 16-bit registers and constant generators that contribute to maximum code efficiency. The architecture combined with five low-power modes, is optimized to achieve extended battery life. The digitally controlled oscillator (DCO) allows wake-up from low-power modes to active mode in less than 3.5µs (typical). The device configurations with three 16-bit timer, 12-bit A/D converter, three-channel internal DMA, up to four universal serial communication interfaces (USCIs), a 32-bit hardware multiplier and 87 general-purpose I/O pins. This device operates at a maximum frequency of 25MHz.
  • 16-bit RISC architecture, extended memory, up to 25MHz system clock
  • Fully integrated LDO with programmable regulated core supply voltage
  • Supply voltage supervision, monitoring and brownout
  • FLL Control loop for frequency stabilization
  • Low-power low-frequency internal clock source (VLO)
  • Low-frequency trimmed internal reference source (REFO)
  • 32kHz Watch crystals (XT1)
  • High-frequency crystals up to 32MHz (XT2)
  • 16-bit Timer TA0, Timer_A with five Capture/Compare registers
  • 16-bit Timer TA1, Timer_A with three Capture/Compare registers
  • 16-bit Timer TB0, Timer_B with seven Capture/Compare shadow registers
  • Enhanced UART supports auto-baudrate detection
  • IrDA Encoder and decoder
  • Synchronous SPI
  • 12-bit ADC with internal shared reference, sample-and-hold and autoscan feature
  • Serial on-board programming
  • No external programming voltage needed
  • Basic timer with RTC
  • 230µA/MHz Active mode (AM) power consumption

Области применения

Переносные Устройства, Тестирование и Измерение, Считывание и Контрольно-измерительная Аппаратура, Привод Двигателя и Управление, Потребительская Электроника, Измерительное, Время и Расчет Времени

Архитектура:
MSP430
Количество I/O:
87I/O
Количество Бит:
16бит
Количество Выводов:
100вывод(-ов)
Линейка Продукции:
MSP430 Family MSP430F5x Series Microcontrollers
Максимальное Напряжение Питания:
3.6В
Минимальное Напряжение Питания:
1.8В
Размер Памяти:
256КБ
Размер Памяти RAM:
16КБ
Семейство Микроконтроллера:
MSP430
Серия Микроконтроллера:
MSP430F5x
Скорость ЦПУ:
25МГц
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Микроконтроллера:
LQFP
Тип Встроенного Интерфейса:
I2C, SPI, UART
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
