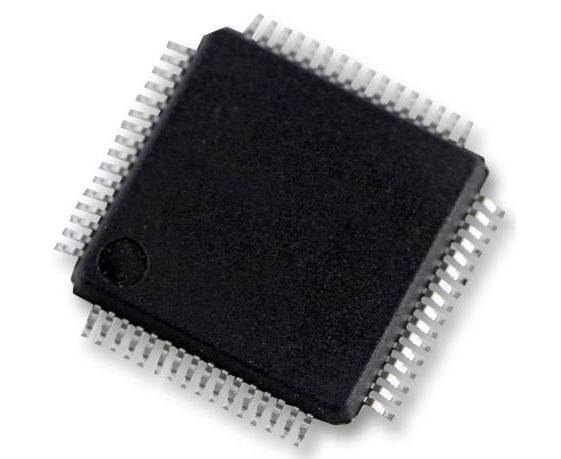

MSP430F1491IPM (TEXAS INSTRUMENTS)
Микроконтроллер MSP430, смешанных сигналов, MSP430 Family MSP430F1x Series Microcontrollers, MSP430
The MSP430F1491IPM is a 16-bit ultra-low-power Mixed-signal Microcontroller features a powerful 16-bit RISC MSP430 CPU, 16-bit registers and constant generators that contribute to maximum code efficiency. The architecture combined with five low-power modes, is optimized to achieve extended battery life. The digitally controlled oscillator (DCO) allows wake-up from low-power modes to active mode in less than 6µs. The device configurations with two 16-bit timers, a comparator, a hardware multiplier and 48 general-purpose I/O pins. This device operates at a maximum frequency of 8MHz.
- 16-bit RISC architecture, 125ns instruction cycle time
- 16-bit Timer_B with seven Capture/Compare with shadow registers
- 16-bit Timer_A with 3 Capture/Compare registers
- On-chip comparator
- Serial on-board programming
- No external programming voltage needed
- Programmable code protection by security fuse
- Two USARTs Interface
- 280µA at 1MHz, 2.2V Active mode (AM) power consumption
Области применения
Считывание и Контрольно-измерительная Аппаратура, Автоматизация и Управление Процессами, Привод Двигателя и Управление, Измерительное, Промышленное
Архитектура:
MSP430
Количество I/O:
48I/O
Количество Бит:
16бит
Количество Выводов:
64вывод(-ов)
Линейка Продукции:
MSP430 Family MSP430F1x Series Microcontrollers
Максимальное Напряжение Питания:
3.6В
Минимальное Напряжение Питания:
1.8В
Размер Памяти:
60КБ
Размер Памяти RAM:
2КБ
Семейство Микроконтроллера:
MSP430
Серия Микроконтроллера:
MSP430F1x
Скорость ЦПУ:
8МГц
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Микроконтроллера:
LQFP
Тип Встроенного Интерфейса:
SPI, UART, USART
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
