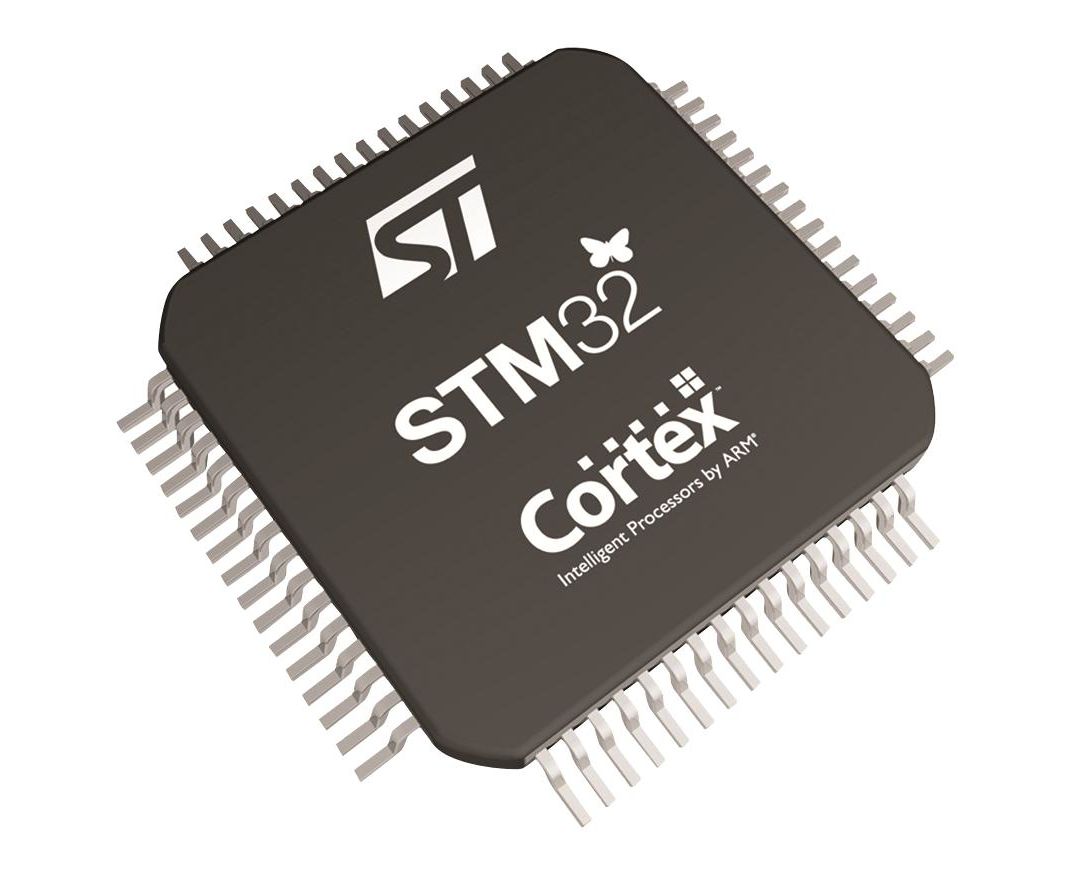

STM32L100RBT6A (STMICROELECTRONICS)
Микроконтроллер ARM, очень маленькой мощности, STM32 Family STM32L1 Series Microcontrollers
The STM32L100RBT6A is an ultra-low-power STM32 L1 series 32-bit Microcontroller incorporates the connectivity power of the universal serial bus (USB) with the high-performance ARM Cortex-M3 RISC core operating at a frequency of 32MHz (33.3 DMIPS). It features a memory protection unit (MPU), high-speed embedded memories (Flash memory up to 128kB and RAM up to 10KB) and an extensive range of enhanced I/Os and peripherals connected to two APB buses. The devices offer one 12-bit ADC, two DACs, two ultra-low-power comparators, six general-purpose 16-bit timers and two basic timers, which can be used as time bases. The device contain standard and advanced communication interfaces - two I?Cs, two SPIs, three USARTs and an USB.
- 1.25 DMIPS/MHz (Dhrystone 2.1)
- Ultra-safe, low-power BOR (brownout reset) with 5 selectable thresholds
- Ultralow-power POR/PDR
- Programmable voltage detector (PVD)
- 1 to 24MHz Crystal oscillator
- 32kHz Oscillator for RTC with calibration
- High-speed internal 16MHz factory-trimmed RC (±1%)
- Internal low-power 37kHz RC
- Internal multispeed low-power 65kHz to 4.2MHz clock
- PLL for CPU clock and USB (48MHz)
- Pre-programmed bootloader - USART supported
- Serial wire debug supported
- JTAG supported
- LCD Driver
- Seven DMA Controller channels
- 2 x Watchdog timers (Independent and window)
- CRC calculation unit
Области применения
Медицинское, Переносные Устройства, Компьютеры и Периферия, Связь и Сеть, Охрана, Считывание и Контрольно-измерительная Аппаратура, Измерительное, Визуализация, Видео и Зрение, Автоматизация и Управление Процессами, Потребительская Электроника
Предупреждения
Market demand for this product has caused an extension in lead times, delivery dates may fluctuate
Архитектура:
ARM Cortex-M3
Количество I/O:
51I/O
Количество Бит:
32бита
Количество Выводов:
64вывод(-ов)
Линейка Продукции:
STM32 Family STM32L1 Series Microcontrollers
Максимальное Напряжение Питания:
3.6В
Минимальное Напряжение Питания:
1.8В
Размер Памяти:
128КБ
Размер Памяти RAM:
16КБ
Семейство Микроконтроллера:
STM32
Серия Микроконтроллера:
STM32L1
Скорость ЦПУ:
32МГц
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Микроконтроллера:
LQFP
Тип Встроенного Интерфейса:
I2C, SPI, USART, USB
SVHC (Особо Опасные Вещества):
No SVHC (17-Dec-2015)
RoHS статус:
Да
