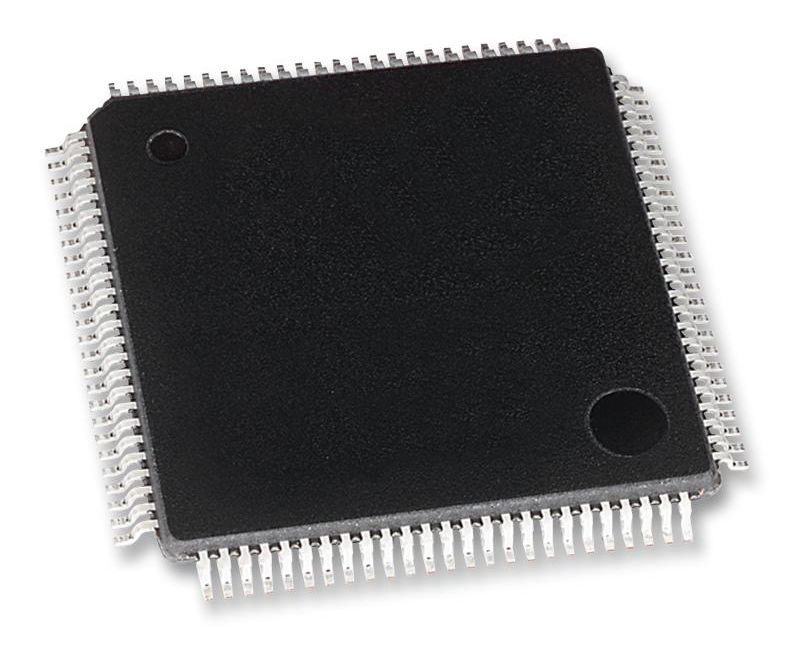

STM32F407VGT6 (STMICROELECTRONICS)
Микроконтроллер ARM, Ethernet MAC, интерфейс камеры, STM32 Family STM32F4 Series Microcontrollers
Микроконтроллер STM32F407VGT6 на базе высокопроизводительного 32-битного ядра ARM Cortex-M4 RISC с рабочей частотой 168МГц. Ядро Cortex-M4 оснащено блоком с плавающей точкой (FPU), который поддерживает все инструкции и обработки прецизионных данных ARM и типы данных. Также реализует полный набор инструкций DSP и блок защиты памяти (MPU), который повышает безопасность приложений. Семейство микроконтроллеров STM32F407VGT6 включает в себя высокоскоростную память (Flash до 1Мб, SRAM до 192Кб), до 4Кб резервной SRAM и расширенный диапазон I/O и периферии с подключением к двум шинам ABP, трем шинам AHB и 32-битной матрице шин multi-AHB.
- До 1Мб Flash памяти
- До 192+4Кб SRAM и 64Кб CCM RAM данных
- Гибкий контроллер статичной памяти поддерживает Compact Flash, SRAM, PSRAM, NOR и NAND.
- Параллельный интерфейс ЖКД, 8080/6800 режимов
- Генератор, сброс и управление питанием
- Кварцевый генератор 4МГц - 26МГц
- Внутренний RC-генератор 16МГц (1% точность)
- Генератор 32кГц для RTC с калибровкой
- Внутренний RC-генератор с калибровкой
- Режимы: сон, стоп и режим ожидания
- Автономное питание VBAT для RTC, 20х32-бита резерв
- 3 АЦП 12 бит, 2.4Мвыборок/с
- 2 ЦАП12 бит
- Универсальный DMA контроллер с поддержкой FIFO и пакетного обращения
- До 17 таймеров
- Режим отладки
- До 140 I/O портов с возможностями прерывания.
- До 136 I/O с частотой до 86МГц
- До 138 I/O со стойкостью 5В
- До 15 интерфейсов связи
Области применения
Время и Расчет Времени, Встроенные Конструкции и Разработка, Визуализация, Видео и Зрение, Промышленное, Привод Двигателя и Управление, Мультимедиа, Переносные Устройства, Считывание и Контрольно-измерительная Аппаратура, Беспроводное
Архитектура:
ARM Cortex-M4
Количество I/O:
82I/O
Количество Бит:
32бита
Количество Выводов:
100вывод(-ов)
Линейка Продукции:
STM32 Family STM32F4 Series Microcontrollers
Максимальное Напряжение Питания:
3.6В
Минимальное Напряжение Питания:
1.8В
Размер Памяти:
1МБ
Размер Памяти RAM:
196КБ
Семейство Микроконтроллера:
STM32
Серия Микроконтроллера:
STM32F4
Скорость ЦПУ:
168МГц
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Микроконтроллера:
LQFP
Тип Встроенного Интерфейса:
CAN, ENET, I2C, SPI, UART, USART, USB
SVHC (Особо Опасные Вещества):
No SVHC (17-Dec-2015)
RoHS статус:
Да
