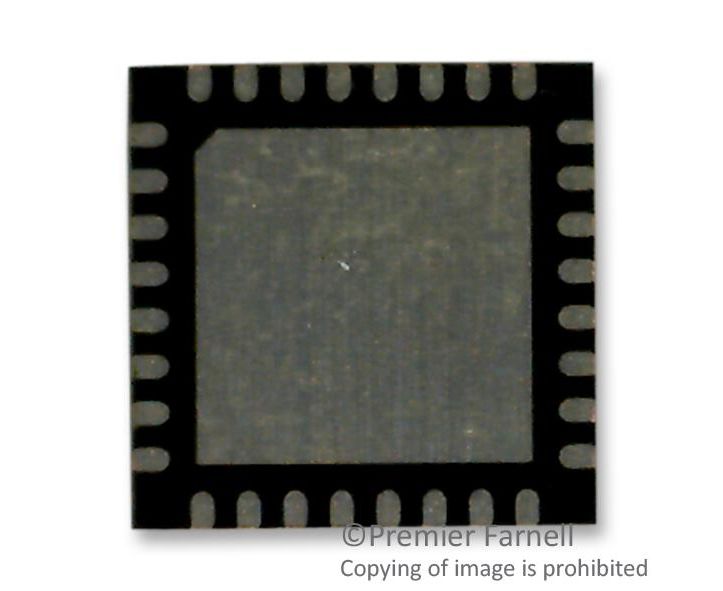

LPC824M201JHI33E (NXP)
Микроконтроллер ARM, LPC Family LPC82x Series Microcontrollers, ARM Cortex-M0+, 32бита, 30 МГц
The LPC824M201JHI33E is a 32-bit ARM Cortex-M0+ Microcontroller up to 32kB flash, 8kB SRAM, 12-bit ADC and comparator. The LPC82x family expands the LPC800 series, increasing its versatility and use through added serial I/O ports and a 12-bit ADC. An exceptionally power-efficient 32-bit microcontroller the LPC82x consumes 90µA/MHz active and offers four low power modes for more granular power management. Customers will enjoy the simplicity of designing with the LPC82x and the flexibility it provides through best-in-class serial connectivity for a variety of applications.
- ARM Cortex-M0+ built-in Nested Vectored Interrupt Controller (NVIC)
- System tick timer
- AHB multilayer matrix
- Serial Wire Debug (SWD) with four break points and two watch points
- Boot loader
- On-chip ROM APIs for ADC, SPI, I?C, USART, power configuration (power profiles) and integer divide
- Flash In-Application Programming (IAP) and In-System Programming (ISP)
- High-current sink driver (20mA) on two true open-drain pins
- GPIO interrupt generation capability with Boolean pattern-matching feature on eight GPIO inputs
- Switch matrix for flexible configuration of each I/O pin function
- CRC engine
- DMA with 18 channels and 9 trigger inputs
- Windowed Watchdog timer (WWDT)
- Unique device serial number for identification
Области применения
Считывание и Контрольно-измерительная Аппаратура, Промышленное, Автоматизация и Управление Процессами, Потребительская Электроника, Переносные Устройства, Освещение, Привод Двигателя и Управление, Безопасность, Охрана
Архитектура:
ARM Cortex-M0+
Количество I/O:
29I/O
Количество Бит:
32бита
Количество Выводов:
33вывод(-ов)
Линейка Продукции:
LPC Family LPC82x Series Microcontrollers
Максимальное Напряжение Питания:
3.6В
Минимальное Напряжение Питания:
1.8В
Размер Памяти:
32КБ
Размер Памяти RAM:
8КБ
Семейство Микроконтроллера:
LPC
Серия Микроконтроллера:
LPC82x
Скорость ЦПУ:
30МГц
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Микроконтроллера:
HVQFN
Тип Встроенного Интерфейса:
I2C, SPI, USART
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
