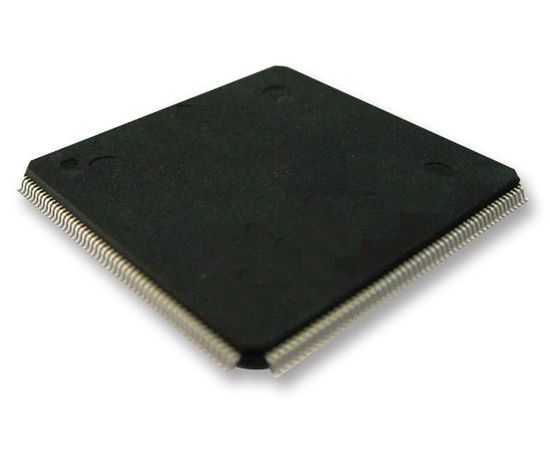

LPC1788FBD208,551 (NXP)
Микроконтроллер ARM, LPC Family LPC1700 Series Microcontrollers, ARM Cortex-M3, 32бита, 120 МГц
LPC1788FBD208,551 является микроконтроллером Cortex-M3 120МГц для встраиваемых приложений с высоким уровнем интеграции и низким энергопотреблением. Оснащен Flash памятью 512КБ, памятью данных 96КБ, Ethernet, USB 2.0 host/OTG/device, 8-канальным DMA контроллером, 5 UART, 2 CAN каналами, 3 SSP/SPI, 3 I?C, I?S, 8-канальным 12-битным АЦП, 10-битным ЦАП, QEI, ЖКД контроллером, SD/MMC интерфейсом, ШИМ для управления двигателем, 4 универсальными таймерами, универсальной ШИМ с 6 выходами, часами реального времени крайне малой мощности с отдельным питанием и содержит до 165 универсальных выводов I/O. ARM Cortex-M3 является ядром следующего поколения с улучшенной производительностью, чем у ARM7 с той же частотой. Он также обладает другими системными улучшениями вроде модернизированных функций отладки и повышенного уровня поддержки интеграции.
- Функциональная замена устройствам семейств LPC23xx и 24xx
- Процессор ARM Cortex-M3 с рабочей частотой до 120МГц
- Встроенный NVIC ARM Cortex-M3
- Многослойное, матричное, межсетевое соединение AHB обеспечивает отдельную шину для каждого AHB-устройства
- Раздельная шина APB обеспечивает более высокую пропускную способность
- Системный таймер Cortex-M3, включая опцию входа внешнего тактового генератора
- Стандартный интерфейс отладки/тестирования JTAG, SWD и последовательный порт WireTrace
- Модуль эмулятора трассировки поддерживает трассировку в реальном времени
- Пограничное сканирование для упрощенного тестирования платы
- Вход NMI
- Возможности внутрисистемного программирования (ISP) и программирование из приложения (IAP)
- ЖКД контроллер, поддержка для STN и TFT дисплеев
- Контроллер внешней памяти (EMC)
- 8-канальный, универсальный DMA контроллер
- Ethernet MAC с MII/RMII интерфейсом и соответствующим DMA контроллером
- I2S (Inter-IC Sound) интерфейс для цифрового аудио входа или выхода
- CAN контроллер с двумя каналами
- Интерфейс карты памяти SD/MMC
- До 165 универсальных выводов GPIO
- Два внешних входа прерываний настраиваются для чувствительности к фронту/уровню
Области применения
Промышленное, Измерительное, Автоматизация и Управление Процессами, Охрана, Привод Двигателя и Управление, Потребительская Электроника
Предупреждения
Устройство чувствительное к ЭСР, необходимо принять надлежащие меры предосторожности при обращении с устройством.
Архитектура:
ARM Cortex-M3
Количество I/O:
165I/O
Количество Бит:
32бита
Количество Выводов:
208вывод(-ов)
Линейка Продукции:
LPC Family LPC1700 Series Microcontrollers
Максимальное Напряжение Питания:
3.6В
Минимальное Напряжение Питания:
2.4В
Размер Памяти:
512КБ
Размер Памяти RAM:
96КБ
Семейство Микроконтроллера:
LPC
Серия Микроконтроллера:
LPC1700
Скорость ЦПУ:
120МГц
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Микроконтроллера:
LQFP
Тип Встроенного Интерфейса:
CAN, I2C, SPI, SSP, USB, UART
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
