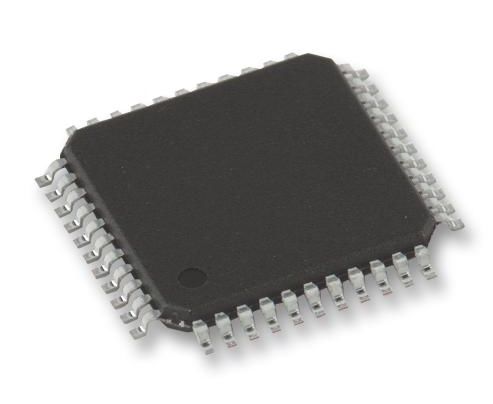

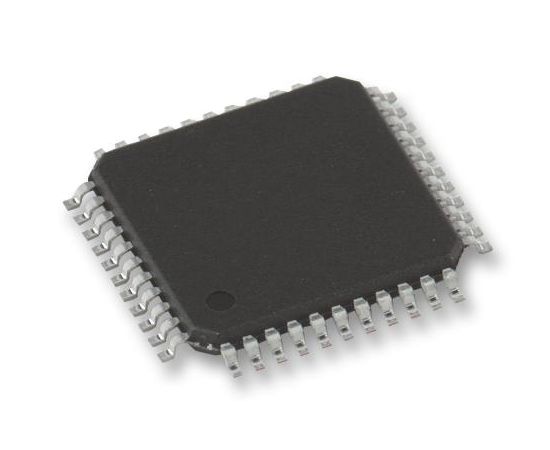

CY8C4245AXI-483 (CYPRESS SEMICONDUCTOR)
Микроконтроллер ARM, серия PSoC 4, PSOC 4 Family CY8C42xx Series Microcontrollers, ARM Cortex-M0
CY8C4245AXI-483 является микроконтроллером PSoC® 4, масштабируемой и настраиваемой платформой для семейства программируемых системных контроллеров смешанных сигналов с ЦПУ ARM® Cortex™-M0. Он сочетает в себе программируемые и перенастраиваемые аналоговые и цифровые блоки с гибкой автоматической маршрутизацией. Семейство продуктов PSoC 4200 основано на этой платформе и представляет собой комбинацию микроконтроллера с цифровой программируемой логикой, высокопроизводительного АЦП, операционных усилителей с режимом компаратора и стандартных периферийных устройств связи и синхронизации. Продукты PSoC 4200 будут полностью совместимы с устройствами платформы PSoC 4 для требований новых приложений и конструкционных потребностей. Программируемые аналоговые и цифровые подсистемы обеспечивают гибкость и настройку в полевых условиях.
- ЦПУ ARM Cortex-M0 48МГц с одноцикловым умножением, до 32КБ Flash с ускорителем считывания
- Два дополнительных ОУ с реконфигурируемыми внешним и внутренним приводами
- 12 бит, 1Мвыборок/с SAR АЦП с дифференциальным/несимметричным режимами, устройство чередования каналов с усреднением сигнала
- 2 токовых ЦАП для универсального или емкостного считывания на любом выводе
- 2 компаратора малой мощности, которые работают в режиме глубокого сна
- 4 программируемых блока логики, которые называются универсальными цифровыми блоками с 8 макроячейками (у каждого) и каналом питания
- Библиотека периферийных компонентов обеспечивается компанией Cypress, определяемое пользователем состояние станка и вход Verilog
- Режим работы малой мощности от 1.71 до 5.5В, режим остановки 20нА с GPIO выводом активации, режимы сна и глубокого сна
- CSD обеспечивает лучший в классе SNR (>5:1) и стойкость к воде
- Программный компонент, поставляемый Cypress, делает емкостную сенсорную конструкцию простой для автоматической аппаратной настройки
- Привод сегментного ЖКД, привод ЖКД поддерживается на всех выводах, работает в режиме сна с 4 битами на вывод памяти
- Блоки последовательной связи с настройкой времени работы и конфигурируемым функционалом I?C, SPI, UART
- 4 16-битных блока TCPWM
- Выравнивание по центру, фронтальный и псевдопроизвольный режимы
- Запуск сигналов отключения на базе компаратора для привода двигателя и других устройств цифровой логики
- 36 выводов GPIO, CapSense, ЖКД, аналоговый или цифровой, программируемые режимы привода и скорости нарастания
- IDE обеспечивает ввод и построение схемы
- API компонент для всех периферийных устройств с фиксированными и программируемыми функциями
- После ввода схемы, разработка может быть выполнена с помощью инструментов разработки на базе отраслевого стандарта ARM
Области применения
Привод Двигателя и Управление, Компьютеры и Периферия
Архитектура:
ARM Cortex-M0
Количество I/O:
36I/O
Количество Бит:
32бита
Количество Выводов:
44вывод(-ов)
Линейка Продукции:
PSOC 4 Family CY8C42xx Series Microcontrollers
Максимальное Напряжение Питания:
5.5В
Минимальное Напряжение Питания:
1.71В
Размер Памяти:
32КБ
Размер Памяти RAM:
4КБ
Семейство Микроконтроллера:
PSoC 4
Серия Микроконтроллера:
CY8C42xx
Скорость ЦПУ:
48МГц
Соответствует Фталатам RoHS:
Да
Стиль Корпуса Микроконтроллера:
LQFP
Тип Встроенного Интерфейса:
I2C, SPI, UART
SVHC (Особо Опасные Вещества):
No SVHC (17-Dec-2015)
RoHS статус:
Да
