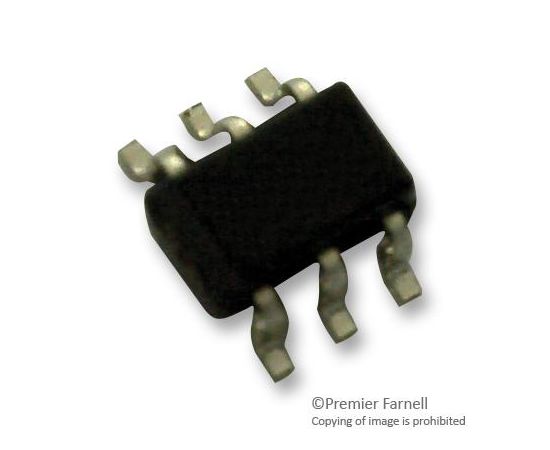

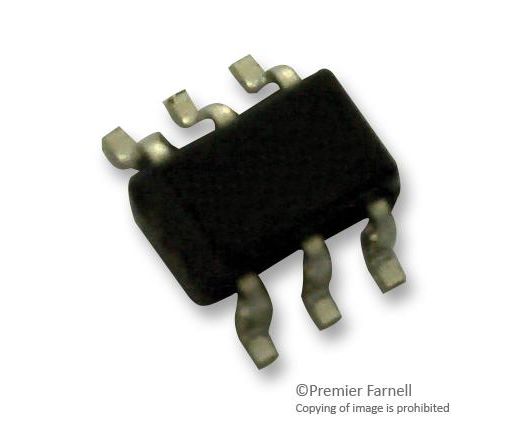

SN74LVC2G04DCKR (TEXAS INSTRUMENTS)
Инвертор, семейство LVC, 1 вход, 32мА, 1.65В - 5.5В, SC-70-6
The SN74LVC2G04DCKR is a dual Inverter designed for 1.65 to 5.5V VCC operation. The device performs the Boolean function Y = A. This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
- Supports 5V VCC operation
- Inputs accept voltages to 5.5V
- Maximum tpd of 4.1ns at 3.3V
- 10µA Maximum ICC low power consumption
- ±24mA Output drive at 3.3V
- Ioff supports partial-power-down mode operation
- Latch-up performance exceeds 100mA per JESD 78, Class II
- ESD protection exceeds JESD 22
- Green product and no Sb/Br
Области применения
Связь и Сеть, Микроволны, Управление Питанием, Потребительская Электроника
Базовый Номер / Семейство Логики:
74LVC2G04
Базовый Номер Микросхемы Логики:
742G04
Количество Входов:
1
Количество Выводов:
6вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
1.65В
Семейство Логической Микросхемы:
74LVC
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
SC-70
Тип Логики:
Инвертор
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
32мА
