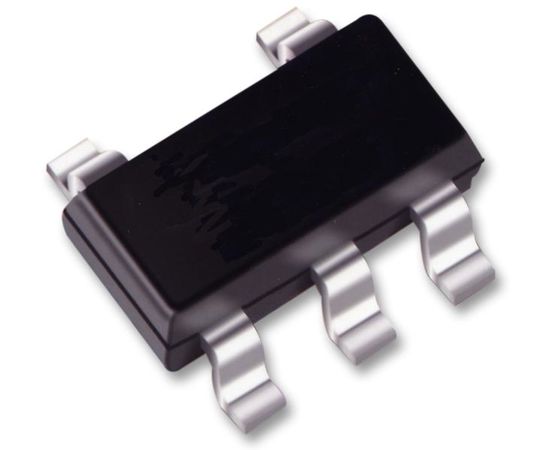

SN74LVC1G14DCKR (TEXAS INSTRUMENTS)
Инвертор, семейство LVC, триггер Шмитта, 1 элемент, 1 вход, 32мА, 1.65В до 5.5В, SC-70-5
The SN74LVC1G14DCKR is a single Schmitt-trigger Inverter, designed for 1.65 to 5.5V VCC operation. The device contains one inverter and performs the Boolean function Y = A. The device functions as an independent inverter, but because of Schmitt action, it may have different input threshold levels for positive-going (VT+) and negative-going (VT-) signals. This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
- Supports 5V VCC Operation
- Input Accepts Voltage to 5.5V
- 4.6ns at 3.3V Propagation Delay Time
- Low-power Consumption, 10µA Maximum ICC
- ±24mA Output Drive at 3.3V
- Ioff Supports Partial-power-down Mode Operation
- Latch-up Performance Exceeds 100mA Per JESD 78, Class II
- Green Product, No Sb/Br
Области применения
Обработка Сигнала, Переносные Устройства, Потребительская Электроника, Компьютеры и Периферия, Аудио, Переносные Устройства, Управление Питанием, Связь и Сеть, Беспроводное
Предупреждения
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
Базовый Номер / Семейство Логики:
74LVC1G14
Базовый Номер Микросхемы Логики:
741G14
Количество Входов:
1
Количество Выводов:
5вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
1.65В
Семейство Логической Микросхемы:
74LVC
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
SC-70
Тип Логики:
Инвертор
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
32мА
