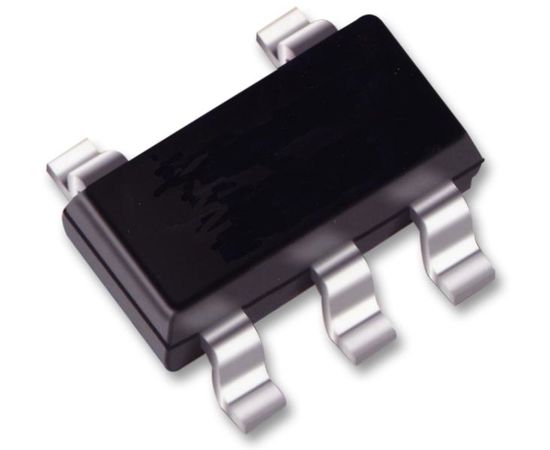

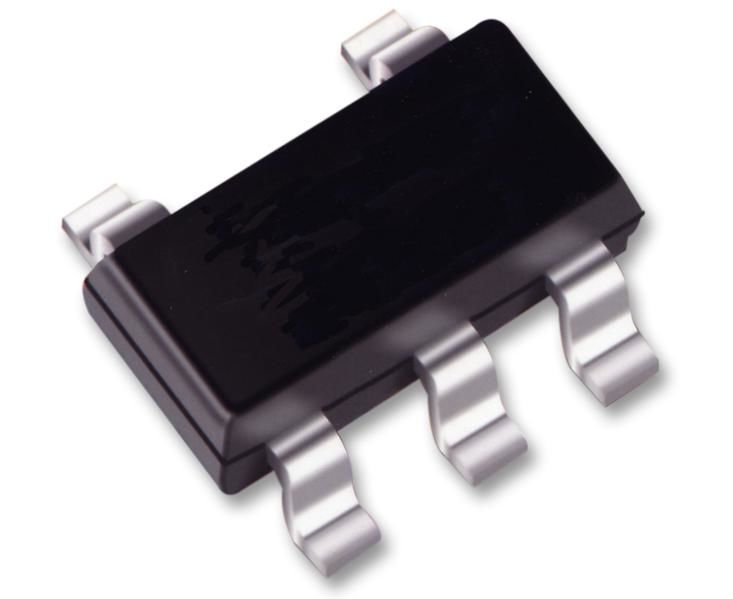

SN74LVC1G08DBVR (TEXAS INSTRUMENTS)
Логический элемент И, семейство LVC, 1 элемент, 2 входа, 32мА, 1.65В до 5.5В, SOT-23-5
The SN74LVC1G08DBVR is a single 2-input positive-AND gate IC, designed for 1.65 to 5.5V VCC operation. The device performs the Boolean function or in positive logic. The CMOS device has high output drive while maintaining low static power dissipation over a broad VCC operating range.
- Supports 5V VCC Operation
- Input Accepts Voltage to 5.5V
- Provides Down Translation to VCC
- 3.6ns at 3.3V Maximum Propagation Delay Time
- Low-power Consumption, 10µA Maximum ICC
- ±24mA Output Drive at 3.3V
- Ioff Supports Live Insertion, Partial-power-down Mode and Back Drive Protection
- Latch-up Performance Exceeds 100mA Per JESD 78, Class II
- Green Product, No Sb/Br
Области применения
Связь и Сеть, Считывание и Контрольно-измерительная Аппаратура, Медицинское, Потребительская Электроника, Переносные Устройства, Компьютеры и Периферия, ОВКВ, Управление Питанием, Беспроводное
Предупреждения
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
Базовый Номер / Семейство Логики:
74LVC1G08
Базовый Номер Микросхемы Логики:
741G08
Количество Входов:
2
Количество Выводов:
5вывод(-ов)
Линейка Продукции:
AND Gate
Максимальная Рабочая Температура:
125°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
1.65В
Семейство Логической Микросхемы:
74LVC
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
SOT-23
Тип Логики:
И
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
32мА
