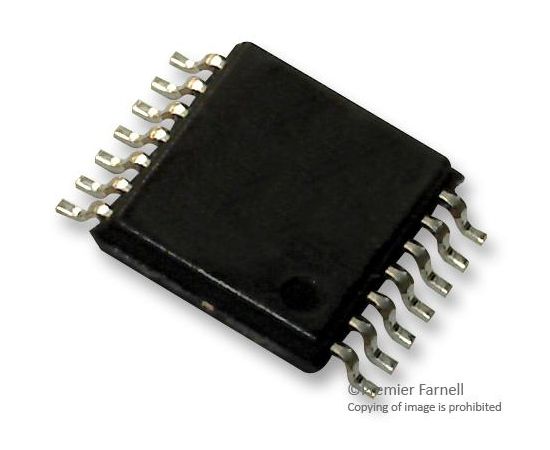

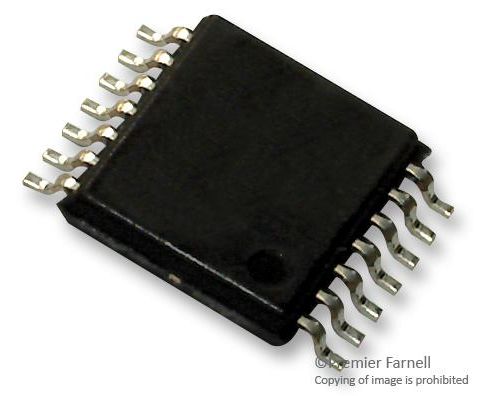

SN74LVC04APW (TEXAS INSTRUMENTS)
Инвертор, семейство LVC, 1 вход, 24мА, 1.65В до 3.6В, TSSOP-14
The SN74LVC04APW is a Hex Inverter contains six independent circuits designed for 1.65 to 3.6V VCC operation. The device perform the Boolean function Y = A. Inputs can be driven from either 3.3V or 5V devices. This feature allows the use of this device as translator in a mixed 3.3V/5V system environment.
- Inputs accept voltages to 5.5V
- Maximum tpd of 4.5ns at 3.3V
- <0.8V at VCC = 3.3V, TA = 25°C typical VOLP (Output ground bounce)
- >2V at VCC = 3.3V, TA = 25°C typical VOHV (Output VOH undershoot)
- Latch-up performance exceeds 250mA per JESD 17
- ESD protection exceeds JESD 22
- Green product and no Sb/Br
Области применения
Промышленное
Базовый Номер / Семейство Логики:
74LVC04
Базовый Номер Микросхемы Логики:
7404
Количество Входов:
1
Количество Выводов:
14вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Напряжение Питания:
3.6В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
1.65В
Семейство Логической Микросхемы:
74LVC
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
TSSOP
Тип Логики:
Инвертор
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
24мА
