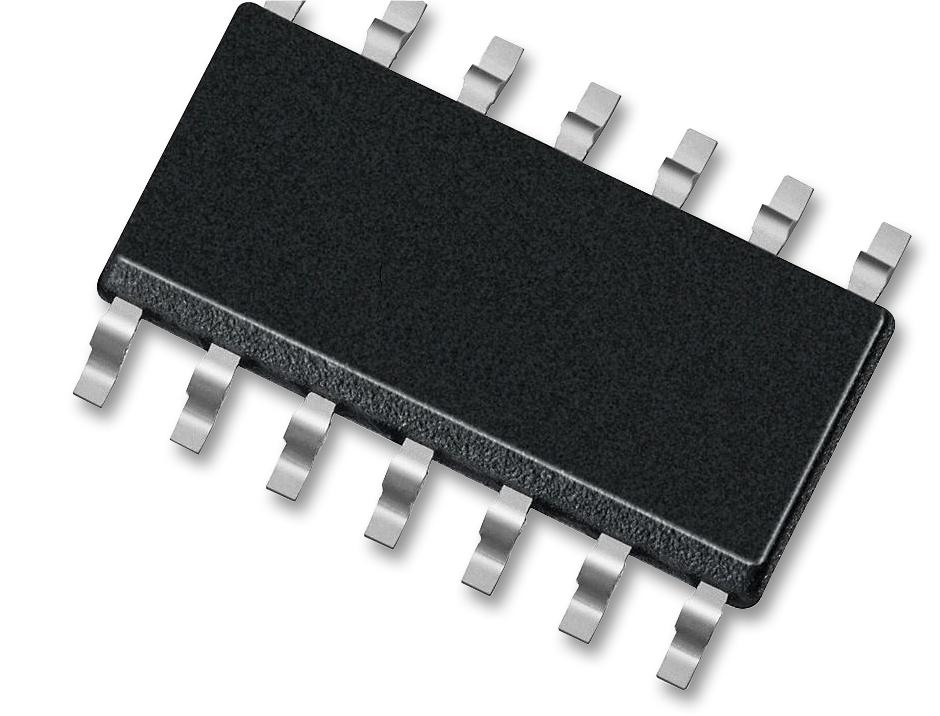

SN74HC05DR (TEXAS INSTRUMENTS)
Инвертор, семейство HC, 1 вход, 5.2мА, 2В до 6В, SOIC-14
The SN74HC05DR is a Hex Inverter with open-drain outputs contains six independent circuits. This device performs the Boolean function Y = A in positive logic. The open-drain outputs require pull-up resistors to perform correctly. This device may be connected to other open-drain outputs to implement active-low wired-OR or active-high wired-AND functions.
- ±4mA Output drive at 5V
- 8ns Propagation delay (tPD)
- ±4mA Output drive at 5V
- 1µA Maximum low input current
- Outputs can drive up to 10 LSTTL loads
- 20µA Maximum ICC low power consumption
- Green product and no Sb/Br
Области применения
Промышленное
Базовый Номер / Семейство Логики:
74HC05
Базовый Номер Микросхемы Логики:
7405
Количество Входов:
1
Количество Выводов:
14вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
6В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
2В
Семейство Логической Микросхемы:
74HC
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
SOIC
Тип Логики:
Инвертор
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
25мА
