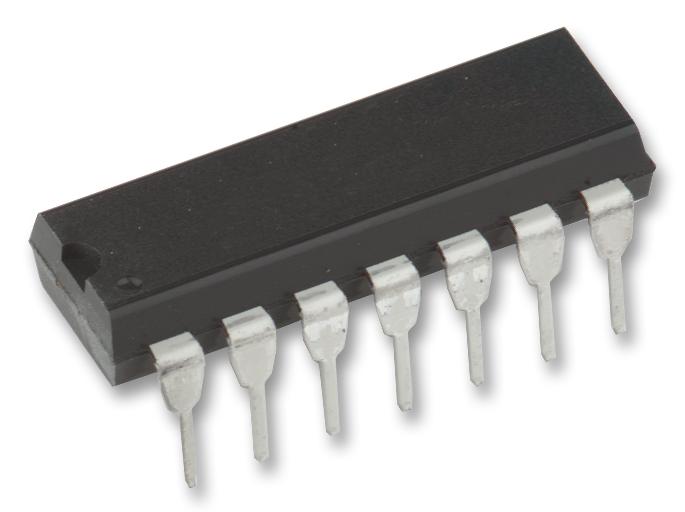

CD40106BE (TEXAS INSTRUMENTS)
Инвертор, триггер Шмитта, 6 элементов, 1 вход, 6.8мА, 3В до 18В, DIP-14
CD40106BE состоит из 6 схем триггеров Шмитта. Каждая схема работает в качестве логического элемента инвертор с входом с триггером Шмитта. Элемент переключается в разных точках для положительных и негативных сигналов. Разница между положительным напряжением (VP) и негативным напряжением (VN) определяется напряжением гистерезиса (VH).
- Действие триггера Шмитта на каждом входе без каких-либо внешних компонентов
- Типичное напряжение гистерезиса 0.9В при VDD = 5В, 2.3В при VDD =10В, 3.5В при VDD = 15В
- Помехоустойчивость более 50%
- Без ограничений на время нарастания и спада на входе
- Стандартизированные, симметричные выходные характеристики
- Протестировано на ток покоя при 20В
- Максимальный входной ток 1мкА при 18В по всему диапазону температур, 100нА при 18В и 25°C
- Низкий уровень VDD - VSS во время медленного нарастания на входе
Области применения
Время и Расчет Времени, Потребительская Электроника, Встроенные Конструкции и Разработка, Мультимедиа
Базовый Номер / Семейство Логики:
CD40106
Базовый Номер Микросхемы Логики:
40106
Количество Входов:
1
Количество Выводов:
14вывод(-ов)
Линейка Продукции:
Серия CD4000 LOGIC
Максимальная Рабочая Температура:
125°C
Максимальное Напряжение Питания:
18В
Минимальная Рабочая Температура:
-55°C
Минимальное Напряжение Питания:
3В
Семейство Логической Микросхемы:
CD4000
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
DIP
Тип Логики:
Инвертирующий Триггер Шмидта
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
6.8мА
