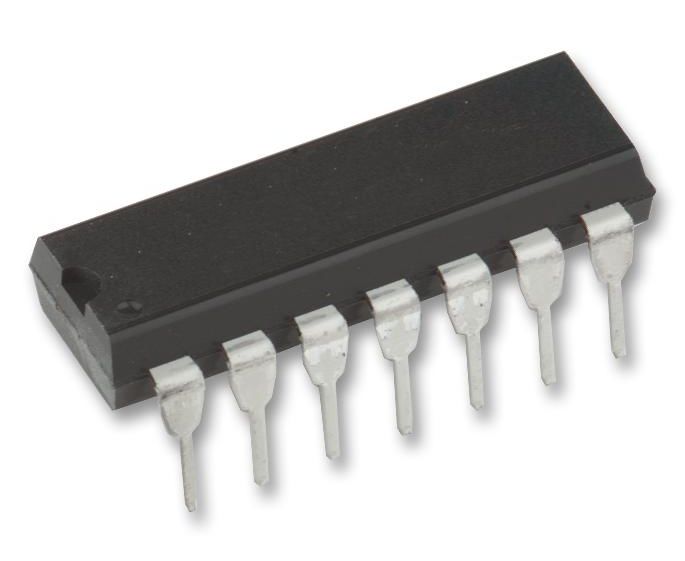

CD4013BE (TEXAS INSTRUMENTS)
Триггер, дополнительный выход, положительный фронт, CD4013, D, 45 нс, 12 МГц, 6.8 мА, DIP
CD4013BE состоит из двух идентичных триггера. Каждый триггер обладает собственными входами данный, установки, сброса и выходами Q и Q/. Эти триггеры возможно использовать для регистров, а путем подключения Q/ выхода ко входу данных использовать для счетчика и переключения. Логический уровень на D входе переходит на выход Q во время положительного перехода тактового импульса. Установка или сброс не зависит от тактовых сигналов и осуществляется путем установки высокого уровня на установке или сбросе.
- Возможности установки-сброса
- Статичная работы триггера - удерживает состояние высокого или низкого уровня на неопределенное время
- Средняя скорость срабатывания - 16МГц при 10В
- Стандартизированные, симметричные выходные характеристики
- Протестировано на ток покоя при 20В
- Максимальный входной ток 1мкА при 18В по всему диапазону температур, 100нА при 18В и 25°C
Области применения
Время и Расчет Времени, Потребительская Электроника
Базовый Номер / Семейство Логики:
CD4013
Базовый Номер Микросхемы Логики:
4013
Задержка Распространения:
45нс
Количество Выводов:
14вывод(-ов)
Линейка Продукции:
Серия CD4000 LOGIC
Максимальная Рабочая Температура:
125°C
Максимальное Напряжение Питания:
18В
Минимальная Рабочая Температура:
-55°C
Минимальное Напряжение Питания:
3В
Семейство Логической Микросхемы:
CD4000
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
DIP
Тип Выхода Микросхемы:
Дополнительный
Тип Триггера:
Положительный Фронт
Частота:
12МГц
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
Выходные параметры
Выходной Ток:
6.8мА
