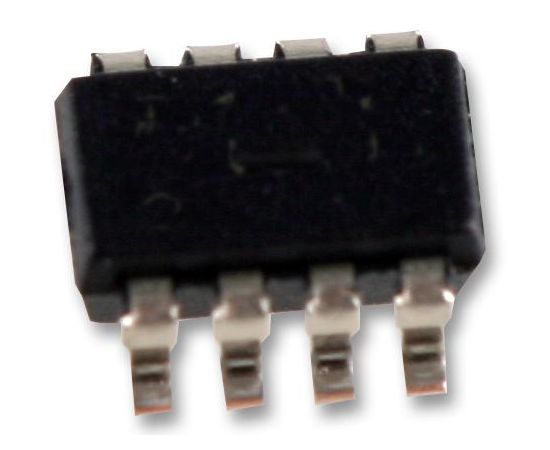

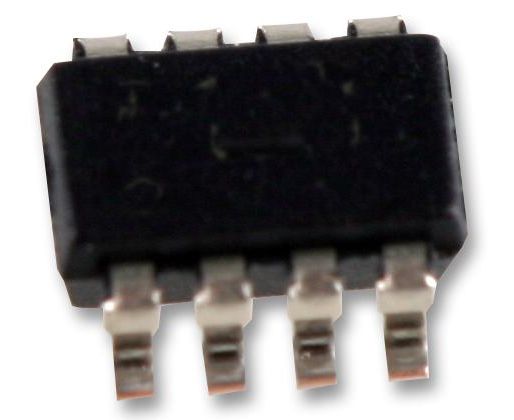

SN74LVC3G17DCTR (TEXAS INSTRUMENTS)
Буфер, триггер Шмитта, неинвертирующий, 1.65В до 5.5В, SSOP-8
The SN74LVC3G17DCTR is a Triple Schmitt-trigger Buffer, designed for 1.65 to 5.5V VCC operation. The SN74LVC3G17DCTR contains three buffers and performs the Boolean function Y = A. The device functions as three independent buffers but, because of Schmitt action, it may have different input threshold levels for positive-going (VT+) and negative-going (VT-) signals. This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down. ESD protection exceeds JESD 22, 2000V human-body model (A114-A), 200V machine model (A115-A) and 1000V charged-device model (C101).
- Supports 5V VCC operation
- Inputs accept voltages to 5.5V
- Maximum TPD of 5.4ns at 3.3V
- Low power consumption, 10µA maximum ICC
- ±24mA Output drive at 3.3V
- <0.8V at VCC = 3.3V, TA = 25°C Typical VOLP (output ground bounce)
- >2V at VCC = 3.3V, TA = 25°C Typical VOHV (output VOH undershoot)
- Ioff supports live insertion, partial power-down mode operation and back-drive protection
- Latch-up performance exceeds 100mA per JESD 78, class II
- Green product and no Sb/Br
Области применения
Промышленное
Предупреждения
ESD sensitive device, take proper precaution while handling the device.
Базовый Номер / Семейство Логики:
74LVC3G17
Базовый Номер Микросхемы Логики:
743G17
Количество Выводов:
8вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
1.65В
Семейство Логической Микросхемы:
74LVC
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
SSOP
Тип Логического Устройства:
Буфер, Неинвертирующий
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
