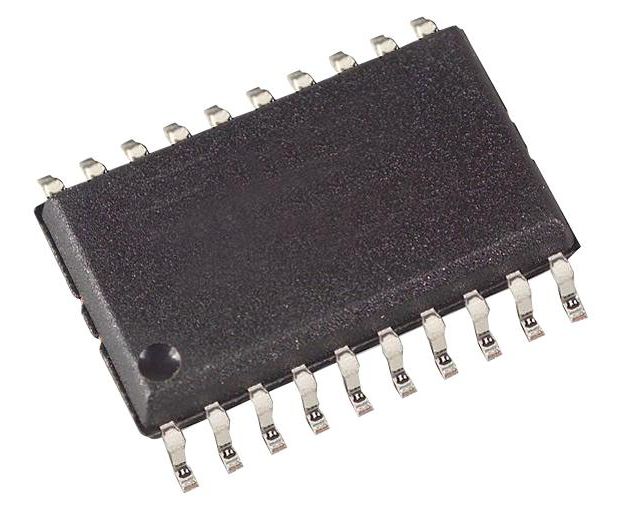

SN74LVC245APWR (TEXAS INSTRUMENTS)
Приемопередатчик, неинвертирующий, 3 состояния, 8 элементов, 1 вход, 1.65В до 3.6В, TSSOP-20
The SN74LVC245APWR is an Octal Bus Transceiver with 3-state outputs. This octal bus transceiver is designed for 1.65 to 3.6V VCC operation. The SN74LVC245APWR device is designed for asynchronous communication between data buses. ESD protection exceeds JESD 22, 2000V human-body model and 1000V charged-device model.
- Inputs accept voltages to 5.5V
- Maximum TPD of 6.3ns at 3.3V
- <0.8V at VCC = 3.3V, TA = 25°C Typical VOLP (output ground bounce)
- >2V at VCC = 3.3V, TA = 25°C Typical VOHV (output VOH undershoot)
- Ioff supports live insertion, partial power-down mode operation and back-drive protection
- Supports mixed-mode signal operation on all ports (5V input/output voltage with 3.3V VCC)
- Latch-up performance exceeds 250mA per JESD 17
- Green product and no Sb/Br
Области применения
Связь и Сеть, Потребительская Электроника, Привод Двигателя и Управление
Предупреждения
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
Базовый Номер / Семейство Логики:
74LVC245
Базовый Номер Микросхемы Логики:
74245
Количество Выводов:
20вывод(-ов)
Линейка Продукции:
-
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
3.6В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
1.65В
Семейство Логической Микросхемы:
74LVC
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
TSSOP
Тип Логического Устройства:
Приемопередатчик, Неинвертирующий
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
