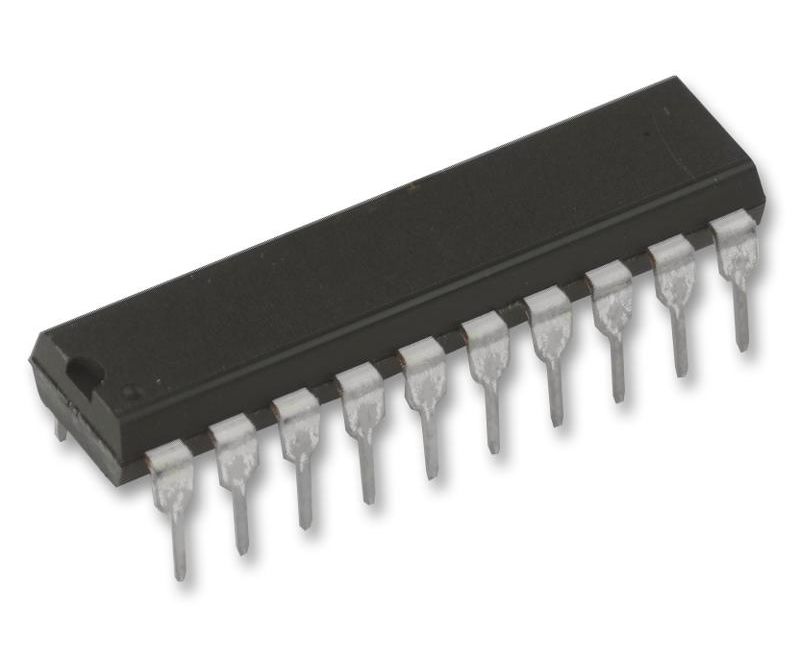

SN74LS245N. (TEXAS INSTRUMENTS)
Приемопередатчик, неинвертирующий, 3 состояния, 4.75В до 5.25В, DIP-20
The SN74LS245N is an Octal Bus Transceiver IC, designed for asynchronous 2-way communication between data buses. The control-function implementation minimizes external timing requirements. The device allows data transmission from the A bus to the B bus or from the B bus to the A bus, depending on the logic level at the direction-control (DIR) input. The output-enable (OE)/ input can disable the device so that the buses are effectively isolated.
- 3-state Outputs Drive Bus Lines Directly
- PNP Inputs Reduce DC Loading on Bus Lines
- Hysteresis at Bus Inputs Improves Noise Margins
- Typical Propagation Delay Times Port to Port, 8ns
Области применения
Связь и Сеть, Обработка Сигнала
Предупреждения
Input and output voltage ratings may be exceeded if the input and output current ratings are observed, package thermal impedance is calculated in accordance with JESD 51-7.
Базовый Номер / Семейство Логики:
74LS245
Базовый Номер Микросхемы Логики:
74245
Количество Выводов:
20вывод(-ов)
Линейка Продукции:
SNx4LS245
Максимальная Рабочая Температура:
70°C
Максимальное Напряжение Питания:
5.25В
Минимальная Рабочая Температура:
0°C
Минимальное Напряжение Питания:
4.75В
Семейство Логической Микросхемы:
74LS
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Микросхемы Логики:
DIP
Тип Логического Устройства:
Приемопередатчик, Неинвертирующий
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
