SN74LVC1G3157DCKR (TEXAS INSTRUMENTS)

F1470911
нет данных

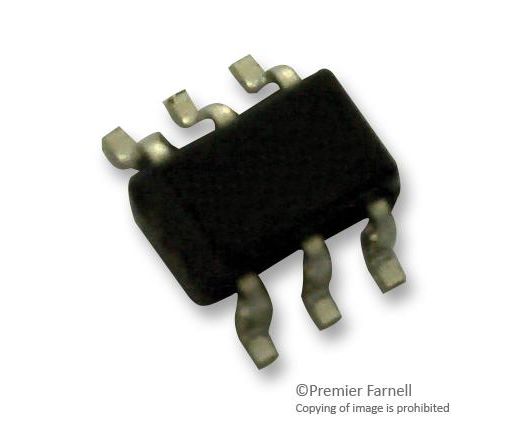

Аналоговый переключатель, SPDT, 1 канал(-ов), 15 Ом, 1.65В до 5.5В, SC-70, 6 вывод(-ов)

Документация
Technical Data Sheet EN
Product Change Notice EN
CAD CadSoft_EAGLE EN
  Simulation Model EN

БрендTEXAS INSTRUMENTS НаименованиеSN74LVC1G3157DCKR Цена заШтука (Поставляется на разрезной ленте) Страна производстваChina СкладFarnell

Аналоговый переключатель, SPDT, 1 канал(-ов), 15 Ом, 1.65В до 5.5В, SC-70, 6 вывод(-ов)

The SN74LVC1G3157DCKR is a single-pole double-throw (SPDT) analogue switch IC, designed for 1.65 to 5.5V VCC operation. This device can handle both analogue and digital signals. This device permits signals with amplitudes of up to VCC (peak) to be transmitted in either direction.
  • Useful for Both Analogue and Digital Applications
  • Specified Break-before-make Switching
  • Rail-to-Rail Signal Handling
  • Operating Frequency Up to 300MHz
  • High Degree of Linearity
  • High Speed, Typically 0.5ns (VCC = 3V, CL = 50pF)
  • Low ON-state Resistance, Typically ?6R (VCC = 4.5V)
  • Latch-up Performance Exceeds 100mA Per JESD 78, Class II
  • Green Product, No Sb/Br

Области применения

Переносные Устройства, Компьютеры и Периферия, Связь и Сеть, Аудио, Обработка Сигнала

Предупреждения

Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
Диапазон Напряжения Питания:
1.65В до 5.5В
Количество Выводов:
6вывод(-ов)
Количество Каналов:
1канал(-ов)
Корпус Аналогового Переключателя:
SC-70
Линейка Продукции:
74LVC Series
Макс. Сопротивление Включенного Состояния:
15Ом
Максимальная Рабочая Температура:
85°C
Минимальная Рабочая Температура:
-40°C
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Тип Аналогового Переключателя:
SPDT
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
