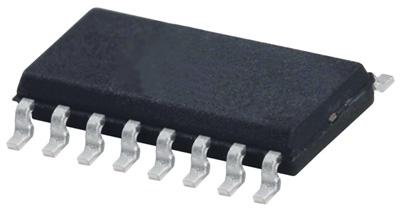

HEF4051BT (NEXPERIA)
Аналоговый мультиплексор / демультиплексор, 8:1, 1 схема, 4.5В до 15.5В, SOIC-16
HEF4051BT является 8-канальным аналоговым мультиплексором/демультиплексором с 3 адресными входами (S1 - S3), входом активации по активному низкому уровню (E), 8 независимыми I/O (Y0 - Y7) и общим I/O (Z). Устройство содержит 8 двунаправленных аналоговых переключателей, каждый из которых подключен к независимому I/O (Y0 - Y7) и к общему I/O (Z). Аналоговые I/O (Y0 - Y7 и Z) могут колебаться между VDD в качестве положительного ограничителя и VEE в качестве негативного ограничителя. Неиспользуемые входы должны быть подключены к VDD, VSS или другому входу. Для работы в качестве цифрового мультиплексора/демультиплексора, VEE подключен к VSS (обычно заземление).
- Полностью статический режим работы
- Параметры 5В, 10В и 15В
- Стандартизированные характеристики симметричных выходов
- Соответствует JEDEC стандарту JESD 13-B
Области применения
Обработка Сигнала
Диапазон Напряжения Питания:
4.5В до 15.5В
Количество Выводов:
16вывод(-ов)
Количество Схем:
1схем(-а)
Конфигурация Мультиплексора:
8:1
Корпус Аналогового Мультиплексора:
SOIC
Линейка Продукции:
-
Макс. Сопротивление Включенного Состояния:
2.5кОм
Максимальная Рабочая Температура:
85°C
Минимальная Рабочая Температура:
-40°C
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
