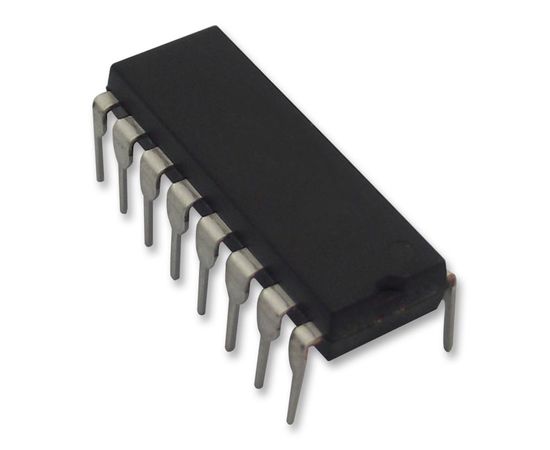

CD4052BE (TEXAS INSTRUMENTS)
Микросхема аналогового мультиплексора/демультиплексора 4:1, двойной, 240Ом, 3В до 20В, DIP-16
CD4052BE является дифференциальным, 4-канальным КМОП аналоговым мультиплексором/демультиплексором с преобразованием уровня логики в 16-выводном корпусе DIP. Устройство представляет собой аналоговые переключатели с цифровым управлением. Оно обладает низким импедансом в активном состоянии и очень низким током утечки в отключенном состоянии. Эта мультиплексорная схема рассеивает чрезвычайно низкую мощность в полном диапазоне напряжения питания VDD - VSS и VDD - VEE, которая не зависит от логического состояния сигналов управления.
- Конфигурация мультиплексора 4:1
- Широкий диапазон цифровых и аналоговых уровней сигналов (цифровые: 3В - 20В, аналоговый:
- Низкое сопротивление в активном состоянии обычно составляет 125Ом при напряжении 15В (пик-пик)
- Встроенный дешифратор двоичного кода
- Параметры 5В, 10В и 15В
- Протестировано на ток покоя при 20В
- Максимальный входной ток 1мкА при 18В по всему диапазону температур, 100нА при 18В и 25°C
- Контакт типа размыкание перед подключением устраняет возможность перекрытия каналов
- Диапазон напряжения питания от 5В до 18В
- Диапазон рабочей температуры от -55°C до 125°C
Области применения
Обработка Сигнала, Автоматизация и Управление Процессами, Потребительская Электроника, Переносные Устройства, Аудио, Считывание и Контрольно-измерительная Аппаратура
Предупреждения
Устройство обладает частичной защитой от ЭСР Во время хранения или обработки, провода должны быть соединены вместе или устройство должно находиться в токопроводящей пене для предотвращения повреждений от ЭСР.
Диапазон Напряжения Питания:
3В до 20В
Количество Выводов:
16вывод(-ов)
Количество Схем:
2схем(-а)
Конфигурация Мультиплексора:
4:1
Корпус Аналогового Мультиплексора:
DIP
Линейка Продукции:
Серия CD4000 LOGIC
Макс. Сопротивление Включенного Состояния:
240Ом
Максимальная Рабочая Температура:
125°C
Минимальная Рабочая Температура:
-55°C
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
