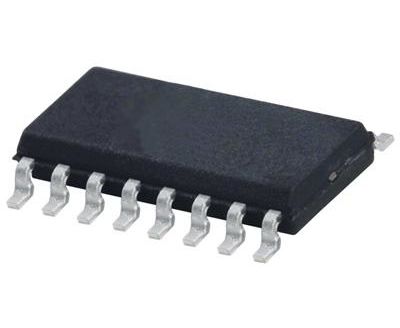

74HC4051D (NEXPERIA)
Аналоговый мультиплексор / демультиплексор, 8:1, 1 схема, 2В до 10В, SOIC-16
74HC4051D является 8-канальным аналоговым мультиплексором/демультиплексором в 16-выводном корпусе SOIC. Это высокоскоростное КМОП устройство Si-Gate совместимо по выводам с маломощным Шоттки TTL (LSTTL). Спецификация устройства соответствует JEDEC стандарта JESD 7A. 74HC4051D обладает тремя цифровыми входами (S0 - S2), вход активации низкого уровня, восемью независимыми I/O (Y0 - Y7) и общим I/O (Z). Если вход активации низкого уровня находится в низком уровне, то выбирается один из восьми переключателей (низкий импеданс в активном состоянии) при помощи S0 - S2. Когда вход активации низкого уровня находится в высоком уровне, все переключатели обладают высоким импедансом в отключенном состоянии вне зависимости от S0 - S2. Аналоговые I/O (Y0 - Y7 и Z) могут колебаться между VCC в качестве положительного ограничителя и VEE в качестве негативного ограничителя. Для работы устройства в качестве цифрового мультиплексора/демультиплексора необходимо подключить VEE к GND.
- Широкий диапазон входного напряжения -5В - 5В
- Низкое сопротивление в активном режиме 80Ом при VCC -VEE = 4.5В
- Трансляция сигнала логики для возможности связи логики 5В с аналоговыми сигналами ±5В
- Встроенная особенность размыкания контактов перед подключением
- Оснащен защитой от ЭСР
- Диапазон напряжения питания от 2В до 10В
- Диапазон температуры окружающей среды от -40°C до 125°C
Области применения
Обработка Сигнала
Диапазон Напряжения Питания:
2В до 10В
Количество Выводов:
16вывод(-ов)
Количество Схем:
1схем(-а)
Конфигурация Мультиплексора:
8:1
Корпус Аналогового Мультиплексора:
SOIC
Линейка Продукции:
74HC4051 74HCT4051
Макс. Сопротивление Включенного Состояния:
180Ом
Максимальная Рабочая Температура:
125°C
Минимальная Рабочая Температура:
-40°C
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
