ADV7180BCPZ (ANALOG DEVICES)
Видеодекодер, аналоговый, 10-битный, 57.27Мвыборок/с, 6 каналов, 1.71В до 1.89В, LFCSP-40
Видеодекодер SDTV 10 бит серии ADV7180 автоматический обнаруживает и преобразует стандартный аналоговые телевизионные сигналы (совместимые с NTSC, PAL и SECAM стандартами) в компонентный видеосигнал 4:2:2, который совместим со стандартом 8-bit ITU-R BT.656 интерфейса. Внешние сигналы HS, VS и FIELD обеспечивают временную синхронизацию для ЖКД контроллеров и других видео ASIC, при необходимости. Три аналоговых входа видеосигнала принимают стандартные композитные, S-Video или компонентные видеосигналы, поддерживающие широкий спектр потребительских видеоисточников. AGC и схема фиксации с восстановлением обеспечивают ввод видеосигнала с полным размахом напряжения до 1.0В. Выход с фиксированной линией обеспечивает синхронность и асинхронность скорости выходных данных, сигналов синхронизации и выходных тактовых сигналов или фиксацию линии даже с переменной длиной линии ±5%. Функционал Mini-TBC обеспечивается адаптивным слежением длины цифровой линии, обработкой сигнала и улучшенным управлени
- 3 канала входного видеосигнала со встроенным сглаживающим фильтром
- Поддержка входных видеосигналов CVBS (композитный), Y/C (S-Video) и YPrPb (компонентный)
- Гребенчатые фильтры с адаптацией к 5 линиям и улучшение CTI/DNR видео
- Встроенный AGC с адаптивным режимом пикового белого
- Обнаружение защиты от копирования Macrovision
- Автоматическое определение NTSC/PAL/SECAM
- 8-битный ITU-R BT.656 YCrCb 4:2:2 выход при HS, VS и FIELD
- Диапазон входного аналогового сигнала 1В
- Полнофункциональный слайсер данных VBI с поддержкой телетекста (WST)
- Режим пониженного питания с очень низким током режима сна
- 2-проводной последовательный интерфейс микропроцессора (совместимость с I?C)
Области применения
Обработка Сигнала, Связь и Сеть, Авто, Безопасность, Переносные Устройства, Визуализация, Видео и Зрение
АЦП Частота Дискретизации:
57.27Мвыборок/с
Количество Входных Каналов:
6канал(-ов)
Количество Выводов:
40вывод(-ов)
Линейка Продукции:
ADV7180 Series
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
1.89В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
1.71В
Разрешение (бит):
10бит
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса ТВ / Видео:

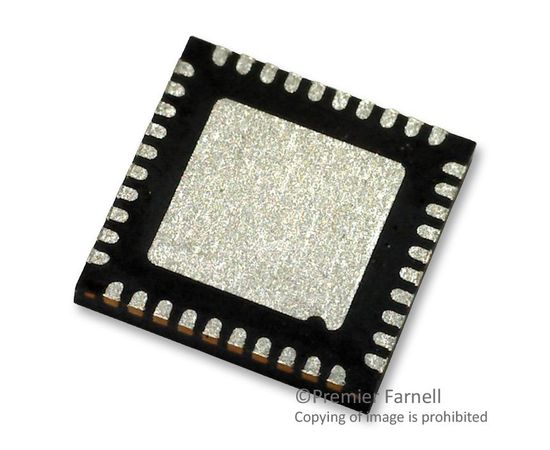

LFCSP
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
