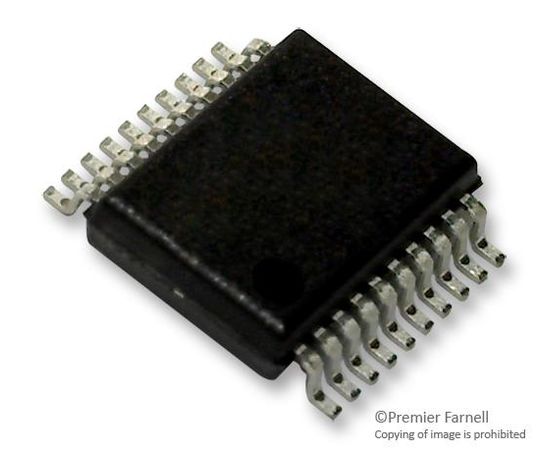

ADM2582EBRWZ (ANALOG DEVICES)
Приемопередатчик RS485, 3В-5.5В, SOIC-20
ADM2582EBRWZ является приемопередатчиком RS-485 с изоляцией питания и сигналов. Он обладает защитой от ЭСР ±15кВ и отлично подходит для высокоскоростной связи на многоточечных линиях передачи. Он включает в себя изолированный DC-DC источник питания, благодаря которому отсутствует необходимость наличия внешнего блока изоляции DC-DC. Приемопередатчик оснащен технологией iCoupler® для объединения 3-канального изолятора, драйвера дифференциальной линии на 3 состояния, приемника с дифференциальным входом и DC-DC преобразователя isoPower. Драйвер ADM2582E обладает разрешающим сигналом с активным высоким уровнем. Приемник обладает разрешающим сигналом с активным низким уровнем, а в неактивном состоянии приводит выход приемника в состояние высокого импеданса. Устройство обладает ограничением тока и тепловым отключением для защиты выходов от короткого замыкания и ситуаций, где конфликт шин вызывает чрезмерное рассеивание мощности. Он обладает технологией isoPower, которая использует высокочасто
- Изолированный приемопередатчик RS-485/RS-422, с полудуплексной или полнодуплексной конфигурацией
- Интегрированный, изолированный DC-DC преобразователь IsoPower™
- Защита от ЭСР ±15кВ на I/O выводах RS-485
- Соответствует ANSI/TIA/EIA-485-A-98 и ISO 8482:1987 (E)
- Скорость передачи данных 16Мб/с
- Возможность подключения к шине до 256 узлов
- Отказоустойчивые входы приемника, защита от короткого замыкания и разомкнутого контура
- Высокий уровень стойкости к переходным процессам синфазного сигнала >25кВ/мкс
- Защитное отключение при перегреве
Области применения
Обработка Сигнала, Промышленное, Связь и Сеть
Предупреждения
Устройство чувствительное к ЭСР, необходимо принять надлежащие меры предосторожности при обращении с устройством.
Количество Выводов:
20вывод(-ов)
Количество Приводов:
-
Количество Приемников:
1Receivers
Линейка Продукции:
ADM2582E Series
Максимальная Рабочая Температура:
85°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
3В
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Привода:
SOIC
Тип Интерфейса ИС:
RS422, RS485
Тип Устройства:
RS485 Приемопередатчик
SVHC (Особо Опасные Вещества):
No SVHC (07-Jul-2017)
RoHS статус:
Да
