ACPL-244-560E (BROADCOM LIMITED)
Оптопара, с транзистором на выходе, 4 канала, SOIC, 16 вывод(-ов), 50 мА, 3 кВ, 20 %

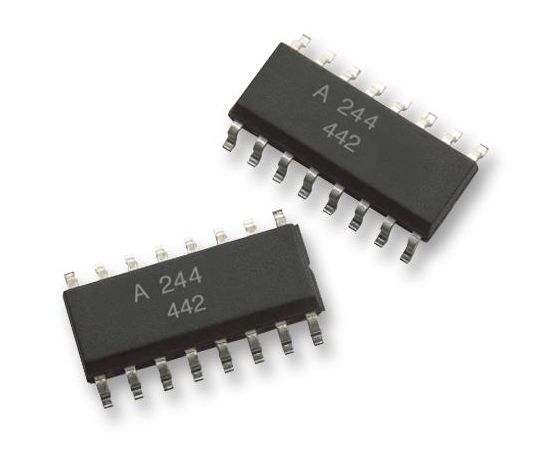

The ACPL-244-560E is a 4-channel 16-pin surface-mount AC input half-pitch Phototransistor Optocoupler contains 2 light emitting diodes connected inversely parallel and optically coupled to 2 separate phototransistors. The input-output isolation voltage is rated at 3000VRMS. Response time (tr) is 2µs typically, while minimum CTR is 20% at input current of ±1mA. It is suitable for sequence controllers and signal transmission between circuits of different potentials and impedances.
- 10kV/µs Typical CMR
- ±50mA Average forward current
- ±1A Pulse forward current
- 170mW Total power dissipation
- IEC/EN/DIN EN 60747-5-2 approved
Области применения
Компьютеры и Периферия, Тестирование и Измерение, Обработка Сигнала, Промышленное
Количество Выводов:
16вывод(-ов)
Количество Каналов:
4 канала
Линейка Продукции:
-
Максимальный Прямой Ток:
50мА
Мин. CTR:
20%
Напряжение Изоляции:
3кВ
Напряжение Коллектор-Эмиттер:
80В
Стиль Корпуса Оптопары:
SOIC
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (12-Jan-2017)
RoHS статус:
Да
