EB006 (MATRIX)

F1211611
нет данных

E-blocks Multiprogrammer PICmicro Microcontroller Programmer and Development Board

Документация
Technical Data Sheet EN

БрендMATRIX НаименованиеEB006 Цена заШтука Страна производстваGreat Britain СкладFarnell

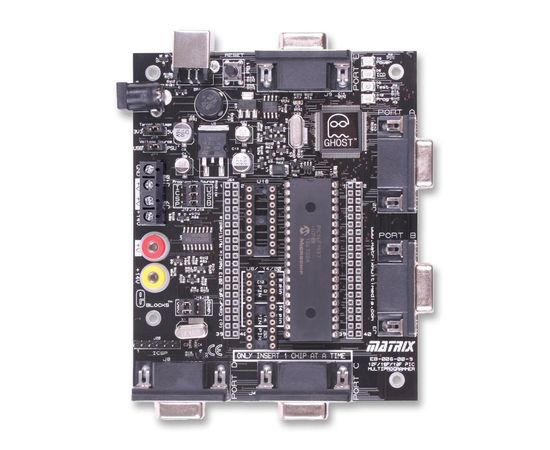

E-blocks Multiprogrammer PICmicro Microcontroller Programmer and Development Board

EB006 является PIC микроконтроллером для программирования E-blocks. Этот новый микроконтроллер PICmicro V7 подключается к компьютеру через USB и предоставляет вам недорогой и гибкий программатор для разработки и программирования. Эта плата может использоваться с кодами Assembly, C или Flow и большинством сторонних компиляторов. При помощи данной платы возможно запрограммировать широкий спектр 8/14/18/20/28/40-выводных микроконтроллеров PICmicro серий PICmicro 12, 16 и 18. Программирование производится при помощи ПО. Плата представляет все 5 портов на гнездах D-типа для подключения E-blocks. Плата берет питание от внешнего источника питания или от USB порта. Гнезда ICD2 и PICkit2 обеспечивают альтернативные методы перепрограммирования и отладки. Устройство PIC16F88 включено в комплект. Эта новая версия мультипрограммирования совместима с функциями отладки схемы Flow Code 4 и более поздних версий. Для этого E-Block имеется прозрачная защитная крышка из акрила.
  • Крайне низкая стоимость и совместимость с E-blocks
  • ICD функциональность при использовании с Flow Code V4 +
  • Используется в качестве программатора и макетной платы для широкого спектра PICS
  • Кристалл, RC и внутренние режимы кварцевого генератора
  • Поддержка PICkit2 и ICD2
  • Поддержка 2-выводного целевого PICmicro
  • Добавлены средства инжектора сигналов
  • Целевой вывод для цифровой и аналоговой области (не реализовано в программном обеспечении)
  • Возможность подкачки заряда для обеспечения высоковольтного программирования от USB источника питания

Области применения

Встроенные Конструкции и Разработка

Примечания

За раз подходит только к одному устройству PICmicro. Вставка более одного устройства PICmicro приведет к сбою процесса программирования и может повредить плату или PICmicros.

Предупреждения

Будьте особенно осторожны при подключении 14В и 5В. Если подать неправильное напряжение на плату, то оно может вывести E-Block из строя.
