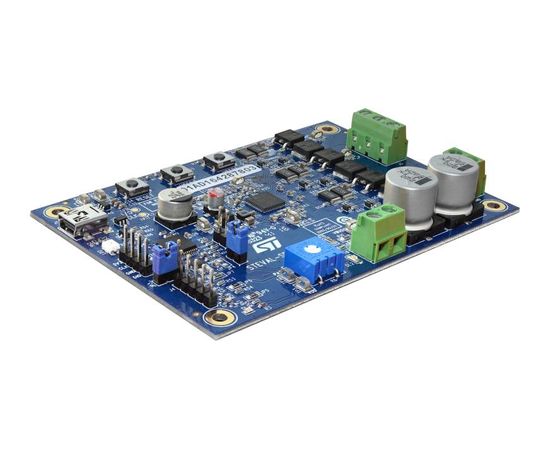

STEVAL-SPIN3201 (STMICROELECTRONICS)
Оценочная плата, МОП-транзисторы STSPIN32F0 и STD140N6F7, расширенный BLDC контроллер
STEVAL-SPIN3201 от компании STMicroelectronics является BLDC контроллером со встроенной оценочной платой микроконтроллера STM32. Этот драйвер 3-фазного бесщеточного DC двигателя на базе платы и МОП-транзисторов STSPIN32F0 и STD140N6F7. Устройство обеспечивает доступное и простое в использовании решение для устройств с низковольтными двигателями вроде вентиляторов, дронов и электроинструментов. Плата предназначена векторных управляющих алгоритмов FOC с датчиками/без датчиков и считыванием с 3 шунтами.
- Входное напряжение от 8В до 45В, выходной ток 15А СКЗ
- Силовой каскад зависит от МОП-транзисторов STD140N6F7
- Встроенный, понижающий стабилизатор 3.3В
- Встроенный стабилизатор 12В с малым падением напряжения
- Цифровые датчики Холла и вход энкодера
- Компаратор перегрузки по току, считывание напряжения шины
- Комплектом разработчика ПО (STSW-STM32100) с полной поддержкой STM32 PMSM FOC
- Встроенный ST-LINK/V2-1
- Простой интерфейс с кнопками и подстроечным устройством
Области применения
Управление Питанием, Привод Двигателя и Управление
Линейка Продукции:
-
Номер Ядра Чипа:
STSPIN32F0, STM32F103CBT6
Подтип Приложения:
Бесщеточный DC Двигатель
Производитель Чипа:
STMicroelectronics
Содержимое Комплекта:
Оценочная плата STSPIN32F0, STM32F103CBT6
Тип Приложения Набора:
Контроль Двигателя
SVHC (Особо Опасные Вещества):
No SVHC (12-Jan-2017)
RoHS статус:
Да
