IDSD-15-S-12.00-RW (SAMTEC)

F2624086
нет данных

Плоский Кабель, IDC 30-позиционное Гнездо, Свободный Конец, 30 вывод(-ов), 12 ", 305 мм, 2.54 мм

Документация
Technical Data Sheet EN
Drawing EN

БрендSAMTEC НаименованиеIDSD-15-S-12.00-RW Цена заШтука Страна производстваUnited States СкладFarnell

Плоский Кабель, IDC 30-позиционное Гнездо, Свободный Конец, 30 вывод(-ов), 12 ", 305 мм, 2.54 мм

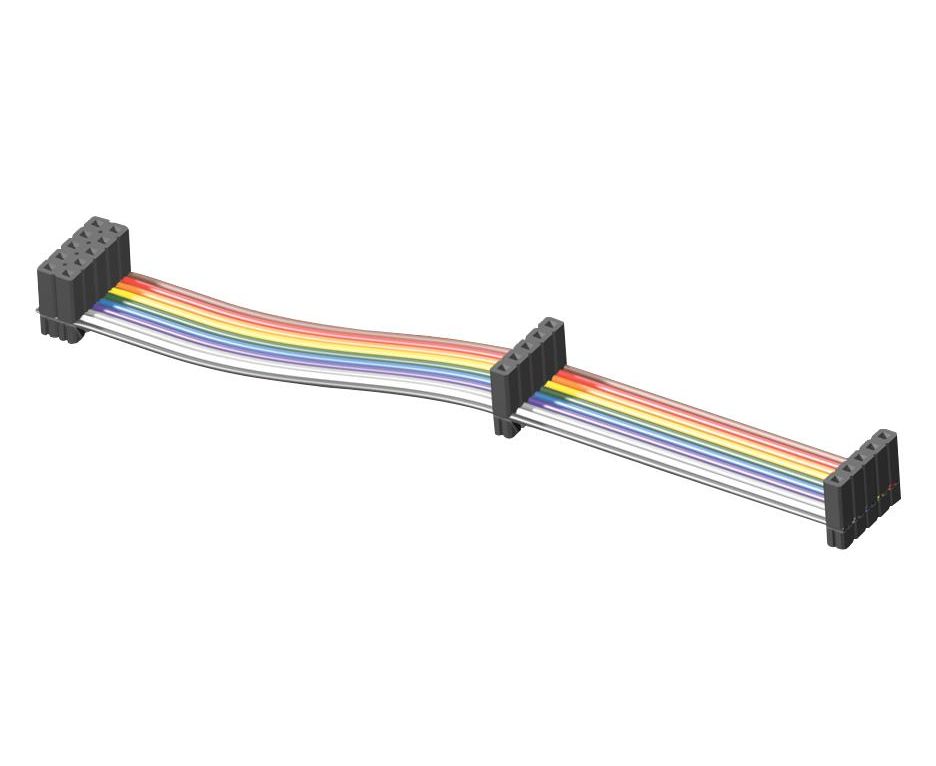

The IDSD-15-S-12.00-RW from Samtec is a 0.1" (2.54mm) pitch, double row slim body IDC ribbon socket cable assembly. This cable assembly mates with shrouded terminal strips, ejector headers and locking clips. It also mates with TSW, MTSW, TSM, EJH, PHT, HMTSW, HTSW, HW, DW, EW, ZW, MTLW, TST, HTST, ZST, BST and EJH connectors.
  • IDC 30 position receptacle with 12inch colour coded cable
  • Single ended cable assembly (socket on one end and free/stripped on other end)
  • Beryllium copper (Beck) contacts with 10µ" (0.25µm) gold plating
  • 28AWG, 7/36 stranded tinned copper wire
  • Temperature range from -20°C to 105°C
  • Current rating of 3.4A per pin (1 position powered per row)
  • Black glass filled polyester insulator material
  • Contact resistance of 15mohm
  • UL E111594 recognized
  • Reversed wiring option

Области применения

Промышленное

Длинна Кабеля - Дюймовый:
12"
Длинна Кабеля - Метрическая:
305мм
Количество Положений:
30вывод(-ов)
Линейка Продукции:
IDSD Series
Соединитель Типа A:
IDC 30-позиционное Гнездо
Тип Соединителя B:
Свободный Конец
Шаг Кабеля:
1.27мм
Шаг Разъема:
2.54мм
SVHC (Особо Опасные Вещества):
No SVHC (15-Jan-2018)
RoHS статус:
Да
