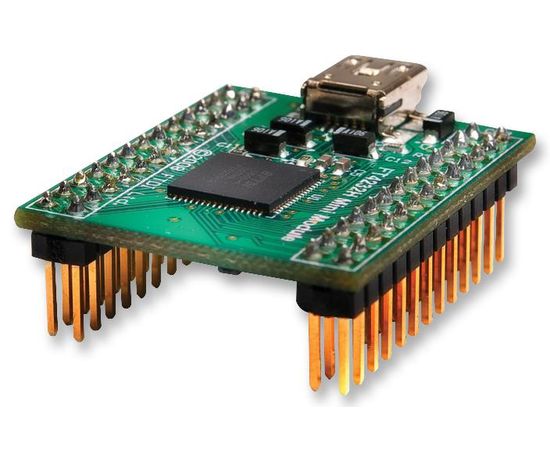

FT4232H MINI MODULE (FTDI)
Модуль разработчика USB - Serial MPSSE, добавление USB к целевой разработке, четыре интерфейса
Мини модуль FT4232H является модулем USB-to-serial MPPSE разработки, который использует FT4232H высокоскоростной USB ??4-портовый мост чип, который обрабатывает все USB сигналы и протоколы. Он идеально подходит для быстрого доказательства функциональности добавления USB к разработке целевого дизайна. У устройства 4 интерфейса, которые могут быть сконфигурированы для асинхронных или синхронных последовательных или параллельных FIFO интерфейсов. 2 их них могут быть независимо настраивать MPSSE ядро. Это позволяет FT4232H действовать самостоятельно, как 2 UART/Bit-Bang порта + 2 MPSSE ядра, используемые для эмуляции JTAG, SPI, I2C, Bit-Bang или других синхронных последовательных режимов.
- Совместимость с высокоскоростным USB 2.0
- Сокращенное время разработки
- Быстрая интеграция в существующие системы
- Питание от USB - внешние источники питание не требуются
- На базе высокоскоростного USB FT4232H устройства
- Целый USB протокол обрабатывается USB модулем
- Маленький соединитель USB В типа, часто встречающийся на многих коммерческих устройствах
- Скорость передачи асинхронных последовательных данных от 300 бод до 12 Мбод на TTL уровнях
- Скорость передачи синхронных последовательных данных (MPSSE) до 30Мбит/с на JTAG, SPI и I2C
- Совместимость с UHCI / OHCI / EHCI хост-контроллером
Области применения
Связь и Сеть, Промышленное
Интерфейс Модуля:
USB
Линейка Продукции:
FT4232
Максимальное Напряжение Питания:
5.5В
Минимальное Напряжение Питания:
4.5В
Поддерживаемые Устройства:
FT4232H
Применение Модуля:
Потребительская Электроника, Промышленное/Дистанционное Управление, Продажи, Учет Энергии
Соответствие Стандарту:
-
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
