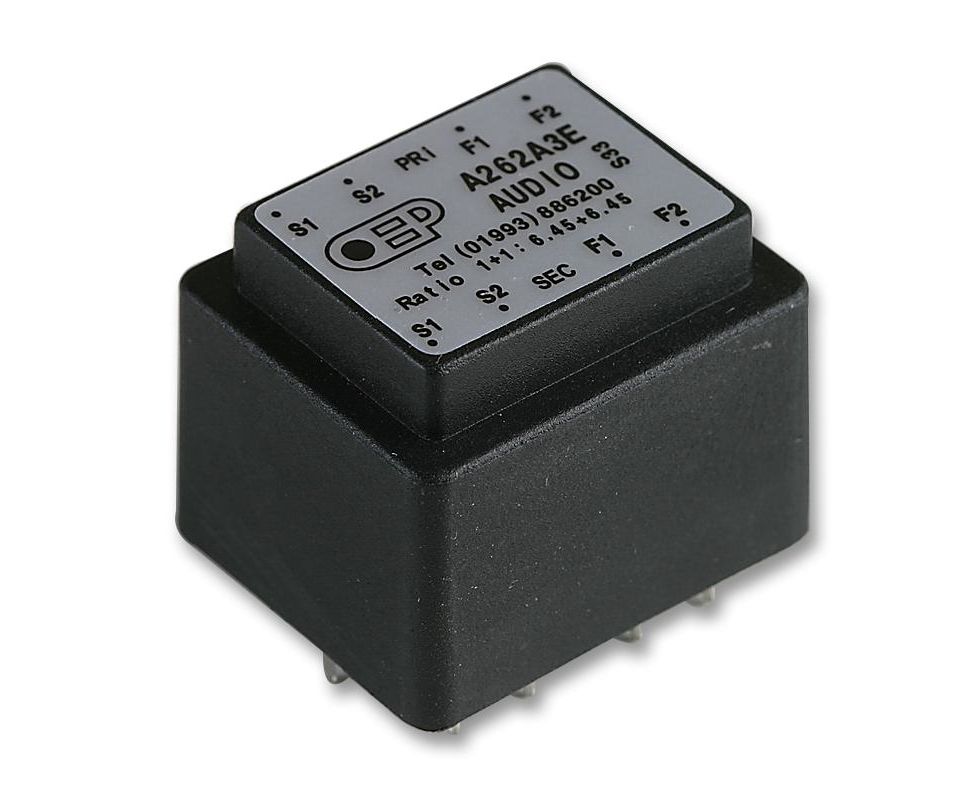

A262A3E (OEP (OXFORD ELECTRICAL PRODUCTS))

F1172344
нет данных

Аудио трансформатор, 150 Ом, 6.25 кОм, Сквозное Отверстие

Документация
Technical Data Sheet EN

БрендOEP (OXFORD ELECTRICAL PRODUCTS) НаименованиеA262A3E Цена заШтука Страна производстваChina СкладFarnell

Аудио трансформатор, 150 Ом, 6.25 кОм, Сквозное Отверстие

A262A3E от компании OEP является высокопроизводительным аудио трансформатором. Это устройство специально разработано для непосредственного монтажа на печатную плату на сетке 0.1''. Каждый трансформатор изготовлен с двумя обмотками на первичной и вторичной сторонах, что обеспечивает широкий диапазон коэффициентов согласования импеданса для многих входных, промежуточных и выходных приложений. Между первичными и вторичными обмотками с номинальной мощностью 100мВт при 300Гц предусмотрен экран из фольги.
  • Соотношение витков 1+1:6,45+6,45
  • Импеданс первичной обмотки 150Ом
  • Импеданс вторичной обмотки 6.25кОм
  • Импеданс индивидуальной первичной обмотки 150Ом
  • Импеданс индивидуальной вторичной обмотки 6.25кОм
  • Частотный диапазон от 30МГц до 25МГц
  • DC сопротивление первичной обмотки 9.6+9.6Ом
  • DC сопротивление вторичной обмотки 535+605Ом
  • Последовательно подключенный импеданс первичной обмотки составляет 600Ом, а вторичной обмотки 25кОм.
  • Размеры 28х22х23мм

Области применения

Промышленное, Управление Питанием, Аудио

Импеданс Вторичной Обмотки:
6.25кОм
Импеданс Первичной Обмотки:
150Ом
Линейка Продукции:
-
Монтаж Трансформатора:
Сквозное Отверстие
Ток:
-
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
