FX10A-100P/10-SV(71) (HIROSE(HRS))

F1798385
нет данных

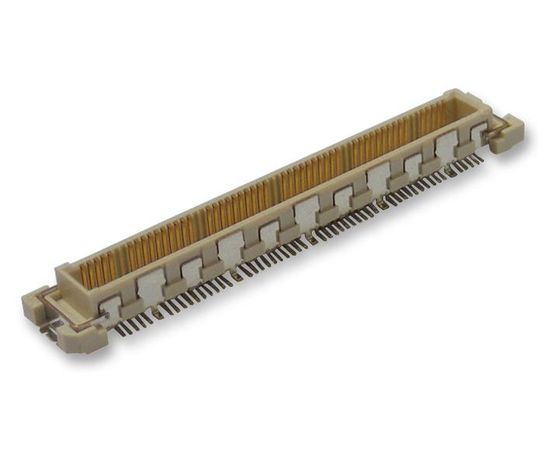

Составной разъем платы, направляющая, Серия FX10, 110 контакт(-ов), Штекер, 0.5 мм

Документация
Technical Data Sheet EN
CAD Multiple Formats EN
Drawing EN

БрендHIROSE(HRS) НаименованиеFX10A-100P/10-SV(71) Цена заШтука Страна производстваIndonesia СкладFarnell

Составной разъем платы, направляющая, Серия FX10, 110 контакт(-ов), Штекер, 0.5 мм

The FX10 series Stacking Connector is electrical interface for the OIF 100G Long-Haul DWDM transmission module (MSA-100GLH). The transmission characteristics have been improved through a design that fixes ground plates to both sides of the header and receptacle. The signal and ground contacts are arranged in a 10:1 ratio. The ground plate is connected to the board and the resulting ground stability effectively reduces noise. The 0.5mm signal contact pitch provides a smaller overall connector, using less mounting area on the board.
  • Improved transmission efficiency between boards
  • Suited to high-density applications
  • With guideposts
  • With ground plate

Области применения

Промышленное

Количество Контактов:
110контакт(-ов)
Количество Рядов:
2ряд(-ов)
Линейка Продукции:
Серия FX10
Материал Контакта:
Фосфористая Бронза
Покрытие Контакта:
Контакты с Покрытием из Золота
Тип Оконцовки Контакта:
Поверхностный Монтаж
Тип Электрического Разъема:
Штекер
Шаг Контактов:
0.5мм
Шаг Ряда:
-
SVHC (Особо Опасные Вещества):
To Be Advised
RoHS статус:
Да
