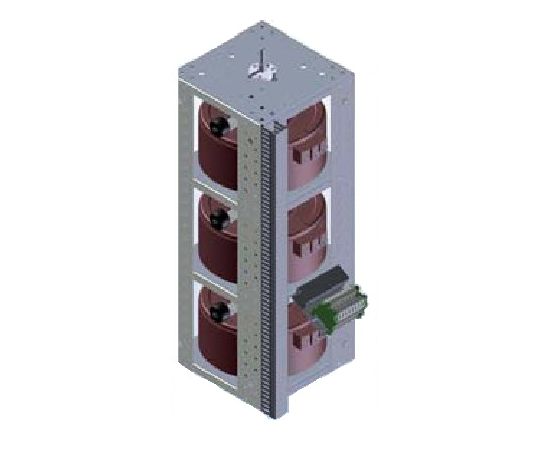

Серия RDRSP (MICHAEL RIEDEL)
Данные автотрансформаторы изготовлены в соответствии с требованиями стандарта VDE 0552/69.
Исполнение
Открытое исполнение, стационарные, для установки в приборы и монтажа в сухих помещениях, обмотки в автотрансформаторном включении, подключение к резьбовым клеммам. IP 00, до 2 A класс нагревостойкости изоляции E, свыше класс нагревостойкости изоляции B, макс. температура окружающей среды 40°C (температура на выходе 40°C/B). Иные исполнения на увеличенные токи, другие напряжения или с раздельной обмоткой возможны по запросу.
Варианты Вход // Выход
АС: 3x400 В // 3x0-400 В
АС: 3x400 В // 3x0-450 В
АС: 3x400 В // 3x0-520 В
Характеристики и типоразмеры изделий
| Тип | Ток при | Ток при | Ток при | Вес | Общ. | Размеры, мм | |||
| 3x400В | 3x400В | 3x400В | меди, | вес, | |||||
| (0-400В), | (0-450В), | (0-520В), | |||||||
| А | А | А | кг | кг | a | b | c | d | |
| RDRSP 73 | 0,8 | - | - | 0,11 | 5,5 | 155 | 155 | 300 | 6 |
| RDRSP 74 | 1,0 | 0,5 | - | 0,12 | 5,8 | 155 | 155 | 300 | 6 |
| RDRSP 84 | 1,6 | 0,8 | - | 0,27 | 6,7 | 155 | 155 | 300 | 6 |
| RDRSP 94 | 2,5 | 1,6 | 1,0 | 0,48 | 7,9 | 155 | 155 | 300 | 6 |
| RDRSP 95 | 3,2 | 2,0 | 1,25 | 0,75 | 9,5 | 155 | 155 | 320 | 6 |
| RDRSP 114 | 4,0 | - | 1,6 | 0,90 | 11,5 | 175 | 175 | 330 | 6 |
| RDRSP 115 | 5,0 | 4,0 | 2,0 | 1,11 | 14,0 | 175 | 175 | 360 | 6 |
| RDRSP 116 | 6,3 | 5,0 | 2,5 | 1,35 | 16,5 | 175 | 175 | 390 | 6 |
| RDRSP 136 | 8,0 | 6,3 | 5,0 | 2,70 | 24,0 | 240 | 240 | 435 | 10 |
| RDRSP 137 | 10,0 | 8,0 | - | 3,00 | 27,0 | 240 | 240 | 485 | 10 |
| RDRSP 157 | 12,5 | 10,0 | 6,3 | 3,60 | 30,0 | 240 | 240 | 485 | 10 |
| RDRSP 178 | 16,0 | 12,5 | 8,0 | 4,80 | 44,0 | 260 | 260 | 535 | 10 |
| RDRSP 217 | 20,0 | - | - | 6,50 | 55,0 | 240 | 240 | 618 | 10 |
| RDRSP 257 | 25,0 | - | 12,5 | 9,50 | 66,0 | 315 | 315 | 618 | 10 |
| RDRSP 2507 | 32,0 | - | - | 9,80 | 70,0 | 390 | 390 | 695 | 10 |
| RDRSP 2907 | 40,0 | - | - | 13,50 | 88,0 | 390 | 390 | 695 | 10 |
| RDRSP 2512 | 50,0 | 40,0 | - | 18,00 | 140,0 | 390 | 390 | 920 | 10 |
| RDRSP 2912 | 63,0 | 50,0 | 32,0 | 24,00 | 160,0 | 390 | 390 | 920 | 10 |
| RDRSP 3515 | 100,0 | 63,0 | 63,0 | 32,40 | 260,0 | 405 | 405 | 1070 | 10 |
