МПС600Е (ММП-ИРБИС)

770369
Доступно: под заказ

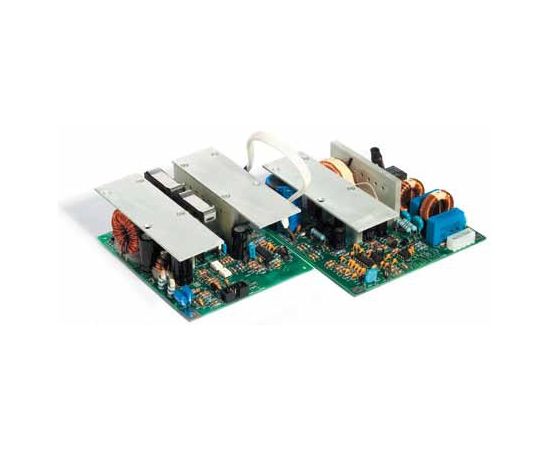

Модуль питания сетевой МПС600 для работы в составе источников бесперебойного питания аппаратуры связи. Возможна работа с аккумулятором в буферном режиме. МПС600 состоит из двух устройств: корректора мощности КСМ600 и модуля питания МПК600.



Для КМС600
Коэффициент мощности при максимальной нагрузке не менее 0,98. Нестабильность выходного напряжения: при изменении входного не более ±1 %; при изменении тока нагрузки не более ±1 %; при изменении температуры не более ±2 %. Пульсации выходного напряжения при максимальном токе нагрузки не превышают 25 В от пика до пика. Возможно изготовление корректора с функцией «ВКЛЮЧЕНИЕ» (разъем ХР3). При использовании корректора отдельно, без МПК600, необходимо принять меры для отключения нагрузки от выхода корректора при входном напряжении, выходящим за пределы рабочего диапазона, а также в выключенном состоянии корректора (для исполнений с функцией «ВКЛЮЧЕНИЕ»).

Для МПК600
Модуль имеет контакты для подключения вентилятора постоянного тока напряжением 12 В и током не более 0,8 А. Нестабильность выходного напряжения: при изменении входного напряжения не более ±0,5 %; при изменении тока нагрузки не более 0,5 %; при изменении температуры не более ±1%. Модуль имеет защиту от короткого замыкания по выходу с автоматическим возвратом, защиту от перенапряжения на выходе, возможность регулировки выходного напряжения. Сопротивление изоляции модуля между входными и выходными контактами 20 МОм при НКУ. Допустимый уровень радиопомех, создаваемый модулем при работе совместно с корректором КМС600М, удовлетворяет требованиям ГОСТ Р51318.14.1 (СИСПР14-1-93).



Основные параметры
Выходная мощность:
600 Вт
Входные параметры
Номинальное входное напряжение (AC):
  • 220В
Входное напряжение (АС):
165-264В
Частота входного напряжения:
50 Гц
Выходные параметры
Количество выходных каналов:
1 канал
Выходное напряжение - выход 1:
24 В
Выходной ток - выход 1:
25 А
Дополнительные параметры
Исполнение:
  • открытое
Класс защиты (IP):
нет
Охлаждение:
пассивное (конвекция)
Гальваническая развязка вход-выход:
3000 В
Корректор мощьности (PFC):
Есть
Температура эксплуатации:
5...+50°C
Особенности товара:
МПС600Е состоит из: КМС600М и МПК600Е
Габариты:
140х135х99 мм
Масса:
1,24 кг

Технические условия КМС600М [RU] (6589-007-40039437-07_2_100415.pdf, 216 Kb) [Скачать]

Технические условия МПК600 [RU] (6589-008-40039437-07_1_070530.pdf, 350 Kb) [Скачать]

Габаритный чертеж КМС600М [RU] (kms600_gch_070427.doc, 72 Kb) [Скачать]

Габаритный чертеж МПК600 [RU] (mpk600_gch_070322.doc, 118 Kb) [Скачать]

Схема подключения [RU] (mps600_sh_070921.doc, 92 Kb) [Скачать]
