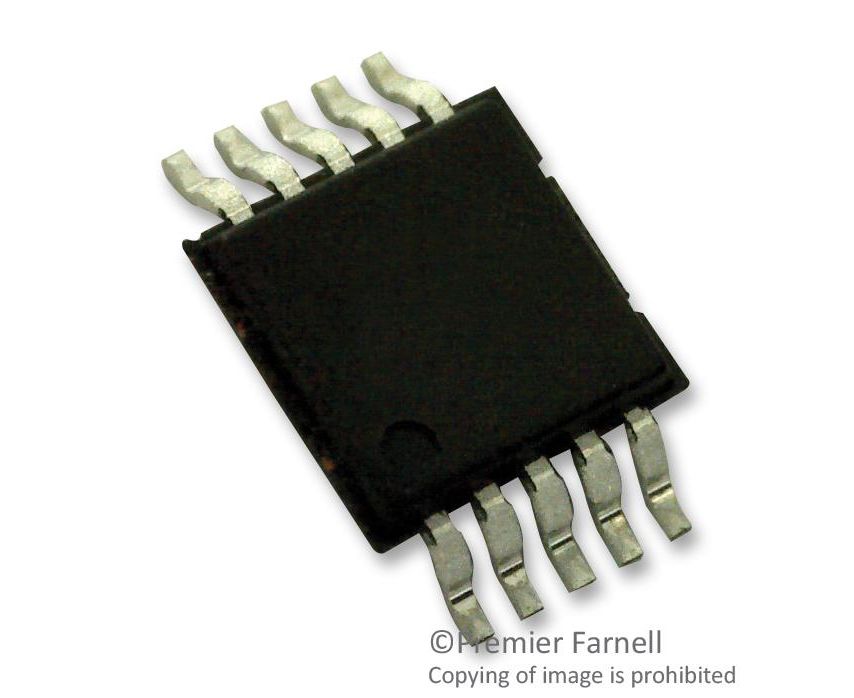

INA226AIDGST (TEXAS INSTRUMENTS)

F1924807
нет данных

Токочувствительный усилитель, двунаправленный ток, 1 Усилитель, 10 мкА, VSSOP, 10 вывод(-ов)

Документация
Technical Data Sheet EN
Product Change Notice EN
CAD CadSoft_EAGLE EN

БрендTEXAS INSTRUMENTS НаименованиеINA226AIDGST Цена заШтука (Поставляется на разрезной ленте) Страна производстваChina СкладFarnell

Токочувствительный усилитель, двунаправленный ток, 1 Усилитель, 10 мкА, VSSOP, 10 вывод(-ов)

The INA226AIDGST is a Current Shunt and Power Monitor with an I?C™- or SMBUS-compatible interface. The device monitors both a shunt voltage drop and bus supply voltage. Programmable calibration value, conversion times and averaging, combined with an internal multiplier, enable direct readouts of current in amperes and power in watts. The INA226AIDGST senses current on common-mode bus voltages that can vary from 0 to 36V, independent of the supply voltage. The device operates from a single 2.7 to 5.5V supply, drawing a typical of 330µA of supply current. The device is specified over the operating temperature range between -40°C and 125°C and features up to 16 programmable addresses on the I?C-compatible interface.
  • Senses bus voltage from 0 to 36V
  • High-side or low-side sensing
  • Reports current, voltage and power
  • 0.1% Gain error (maximum) and 10µV offset (maximum) high accuracy
  • Configurable averaging options
  • 16 Programmable addresses
  • Green product and no Sb/Br

Области применения

Связь и Сеть, Компьютеры и Периферия, Управление Питанием, Техническое Обслуживание и Ремонт, Тестирование и Измерение

Предупреждения

Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
Входной Ток Смещения:
10мкА
Количество Выводов:
10вывод(-ов)
Количество Усилителей:
1 Усилитель
Коэффициент Подавления Синфазного Сигнала:
140дБ
Линейка Продукции:
-
Максимальная Рабочая Температура:
125°C
Максимальное Напряжение Питания:
5.5В
Минимальная Рабочая Температура:
-40°C
Минимальное Напряжение Питания:
2.7В
Напряжение Входного Смещения:
2.5мкВ
Полоса Пропускания:
-
Соответствует Фталатам RoHS:
Да
Стандарты Автомобильной Промышленности:
-
Стиль Корпуса Усилителя:
VSSOP
Тип упаковки:
Разрезная лента
SVHC (Особо Опасные Вещества):
No SVHC (27-Jun-2018)
RoHS статус:
Да
